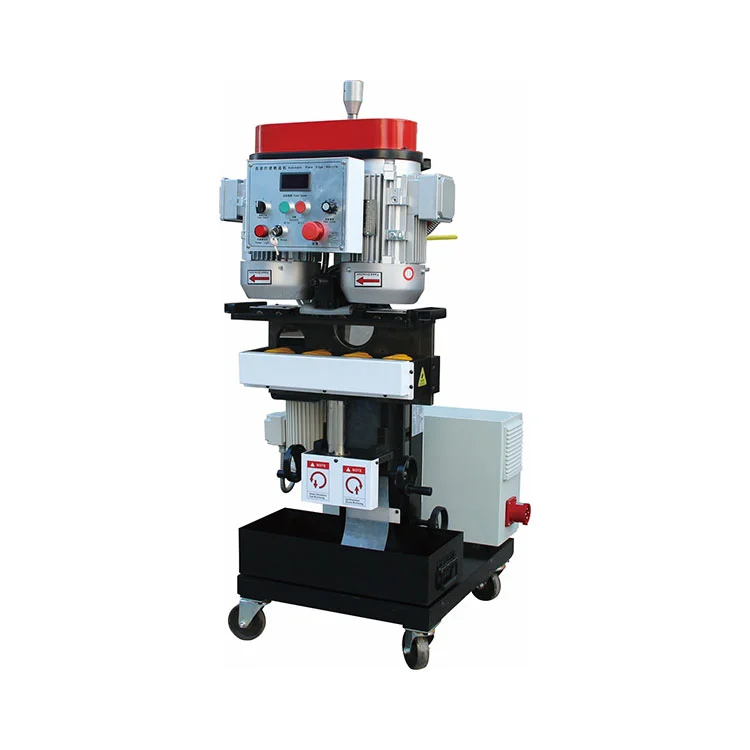

Die Kantenfräsmaschine für Stahlblech eignet sich für die Bearbeitung von Eisenmetallen wie Kohlenstoffstahl und Gusseisen sowie von Nichteisenmetallen wie Edelstahl, Titan und Verbundwerkstoffen. Es verfügt über einen Fasenwinkelbereich von0°-90°und frequenzvariabel einstellbarer Fahrgeschwindigkeit ab0 bis 1200 mm/min. Die Anfasgeschwindigkeit ist umgekehrt proportional zur Schnitttiefe. Die Maschine zeichnet sich durch einfache Bedienung und kompakte Bauweise aus.
Die Kantenfräsmaschine für Stahlblech verfügt über IEC-konformes Dual3000W3-Phasen-Asynchron-Wechselstrom-Hauptmotoren. Entspricht einer IEC-Norm400Wrechtwinkliges Untersetzungsgetriebe mit hohem Drehmoment und niedriger Drehzahl und Fahrantrieb mit variabler Frequenz. Sein starrer Rahmen ermöglicht eine vibrationsfreie Bearbeitung für eine gleichmäßige, leistungsstarke Leistung.

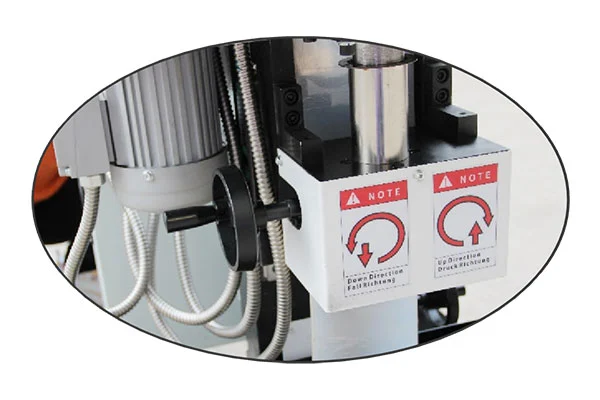

Feinabstimmung der Fasentiefe bei1,5 mm pro Schritt; Fasenwinkel einstellbar0°-90°. Geschwindigkeit der Messerscheibe:800 U/min/min, Fahrgeschwindigkeit:0-1,2 m/min. Klemmplattenstärke:5-80mm. Fase in einem Durchgang:0-20mm, maximale Abschrägung:45mm. Spannhöhe:820–860 mm. Arbeitssparendes Handkurbelrad.
Selbstfahrendes Design, kein manuelles Schieben oder Halten erforderlich. Der selbstklemmende Mechanismus verhindert ein Verrutschen der Kante. Der integrierte Luftzylinder-Autolift, die verschleißfesten Polyurethan-Rollen und die universellen Aluminiumräder passen sich unterschiedlichen Standortbedingungen an. Schneller Werkzeugwechsel, zentrale Spänesammlung, einfacher Standortwechsel und geringer Platzbedarf.

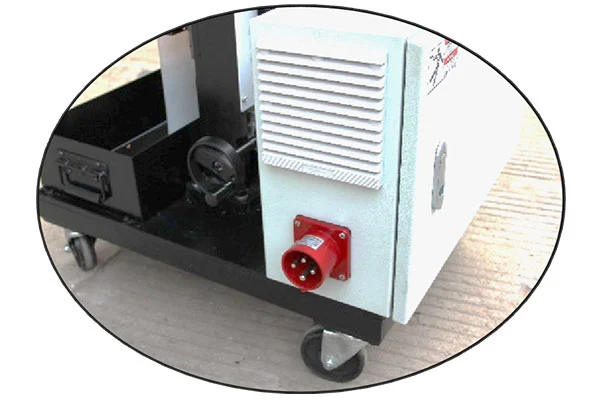

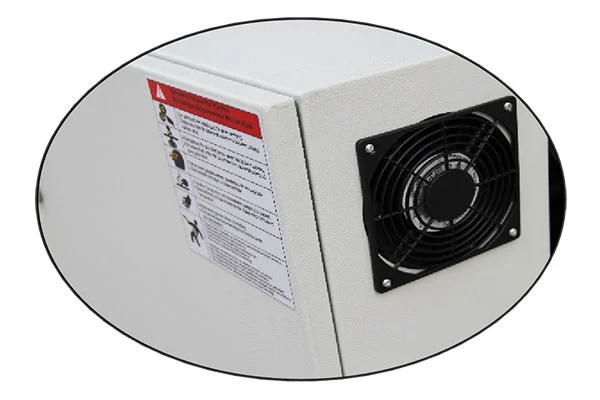

Schaltschrank mit erhöhter SicherheitExplosionsschutzklasse IP54. Kabelisolierung der Klasse F und Temperaturanstiegsschutz der Klasse B. Industrietaugliche Komponenten mit Überlastschutz. Ausgestattet mit Luftfahrtsteckern, Motor-Vorwärts-/Rückwärtsschalter, One-Touch-Start-Stopp-Knopf und HMI-Sichtfeld für zuverlässigen Mehrfachschutz.
K / X-Fase
V/Y-Fase
0°-Fase
U-/J-Fase
90°-Fase
| Arbeitsmotor | Hocheffiziente Motoren, Shanghai Electric Motor Factory, EU-Export, europäische IEC-Norm | |||
| Spannung Wechselstrom | Leistung | Frequenz | Nenngeschwindigkeit der Schneidscheibe | |
| 380/220V | 3000 W (Doppelmotor) | 50 Hz/60 Hz | 800 U/min | |
| Vorschubmotor | Aus Taiwan importiertes rechtwinkliges Reduzierstück, europäischer IEC-Standard | |||
| Spannung Wechselstrom | Leistung | Frequenz | Geschwindigkeit des Fahrrads | |
| 380/220V | 400W | 50/60 Hz | 0-10 U/min/min | |
| Automatischer Vorschub | Hochverschleißfeste Polyurethan-Rollen, automatische Kantenklemmung gegen Maschinenwandern. | |||
| Ele-Box | Omron/Chint-Komponenten mit erhöhter Sicherheit, Isolierung der Klasse F, Überlast- und Explosionsschutz, IP54-Gehäuse. | |||
| Größe-Gewicht | 800mm*690mm*1140mm-300kg | |||
| Abschrägungsmodus | K-Typ, V-Typ, Y-Typ, Vorderseitenschräge; Automatischer Transport und automatischer Vorschub | |||
| Fasenbreite | Quantitativer Werkzeugvorschub/-rückzug; Single-Pass C0-20 mm, Multi-Pass bis C56 mm | |||
| Schweißkante | Quantifizierbare Kontrolle, konsistente Wurzelfläche | |||
| Plattengröße | ≥200×80 mm (L×B), unbegrenzte maximale Abmessung | |||
| Abschrägungswinkel | Stufenlose Einstellung α0°-α90° | |||
| Vorschubgeschwindigkeit | V0-1200 mm/min (VFD einstellbar); Geschwindigkeit umgekehrt proportional zur Fasentiefe | |||
| Arbeitsmodus | Große Platten – automatische Bewegung entlang der Kante, automatische Klemmung, Anti-Rutsch; Kleine Platten – maschinenfest, automatische Plattenzuführung |
| Höhe | 820-860 mm, eingebaute Gasfedern zur automatischen Höhenanpassung an Boden & Werkstücke |
| Dicke | Seitlicher Kurbelgriff für T5 mm-T80 mm |
| Oberflächenrauheit | ≤R3,2 um |

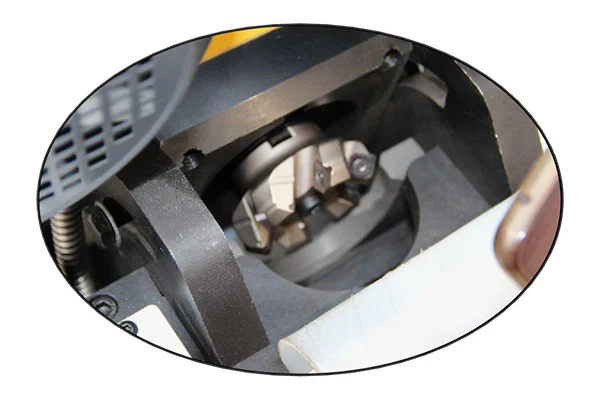

| Cutter | Wendeplattenfräser, ausgestattet mit 5 beschichteten Hartmetalleinsätzen. Kostengünstige Verbrauchsmaterialien und einfacher Austausch. |
| Stückliste | Mit jedem Wendeplattensatz können 600–800 m bei Kohlenstoffstahl und 300–500 m bei Edelstahl bearbeitet werden. Kommerziell kompatibel, was zu geringen Verarbeitungskosten führt. |
1. Vorbereitung:Tragen Sie Schutzausrüstung, überprüfen Sie die Schneidmesser und die Drehrichtung der Ausrüstung, legen Sie die Stahlplatten flach hin und sorgen Sie für freien Fahrweg.
2. Parameteranpassung:Stellen Sie den Fasenwinkel nach Bedarf ein und fixieren Sie ihn, konfigurieren Sie die Schnitttiefe gemäß der Parametertabelle und kalibrieren Sie die obere Andruckrolle so, dass sie bündig mit der Plattenoberfläche abschließt.
3. Bearbeitung:Führungsplatte dicht an die Blechkante ansetzen, Werkstück elektrisch spannen, Hauptspindel starten und Automatikfahrt aktivieren. Überwachen Sie die Schnittbedingungen während des gesamten Betriebs. Schalten Sie die Maschine sofort aus, wenn ungewöhnliche Geräusche auftreten.
4. Abschluss:Entfernen Sie Eisenspäne nach der Bearbeitung, schalten Sie die Stromversorgung aus, ziehen Sie die Kabel ein und verstauen Sie die Ausrüstung ordnungsgemäß.
A: Diese Kantenfräsmaschine für StahlplattenstützenK-Typ, V-Typ, Y-Typ und Vorderseitenabschrägung, mit automatischer Fahr- und automatischer Zuführfunktion.
A: Quantitative Einstellung des Werkzeugvorschubs und -rückzugs. Fasenfläche in einem Durchgang:C0-20 mm; Mehrdurchgangsbearbeitung bis zuC56 mm.
A: Mindestwerkstückgröße≥200×80 mm (L×B), keine Größenbeschränkung nach oben. Stufenlose Neigungswinkelverstellung vonα0° bis α90°.

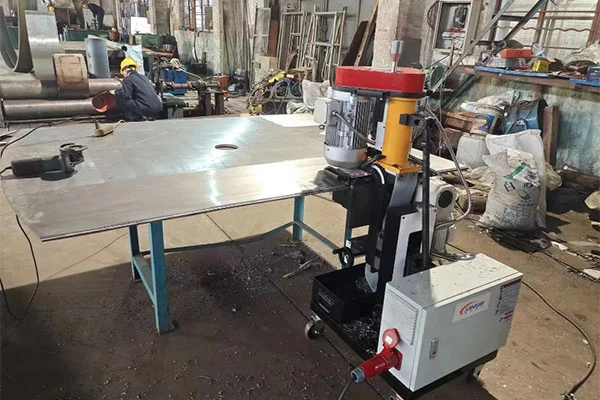

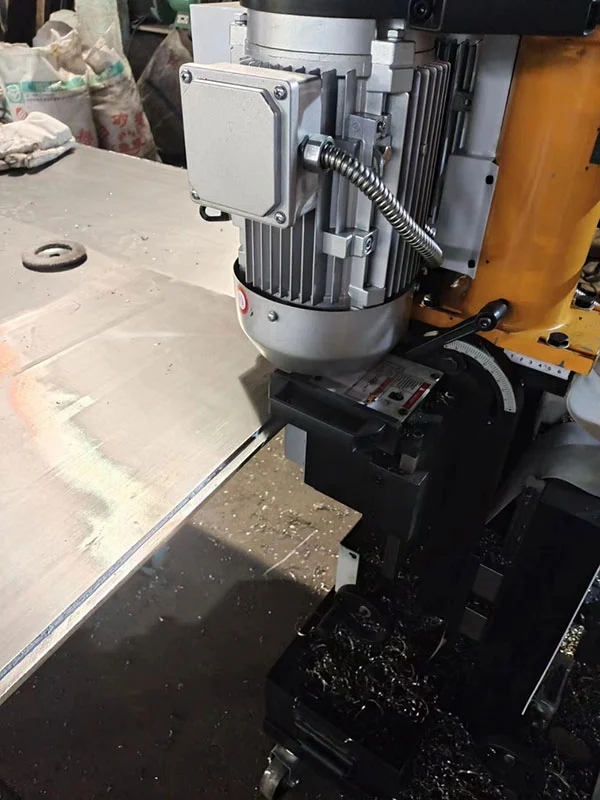

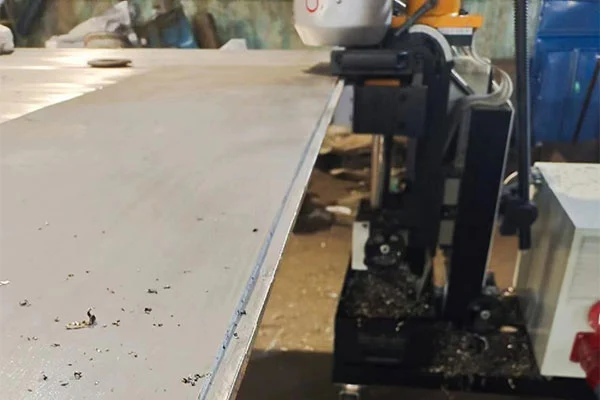

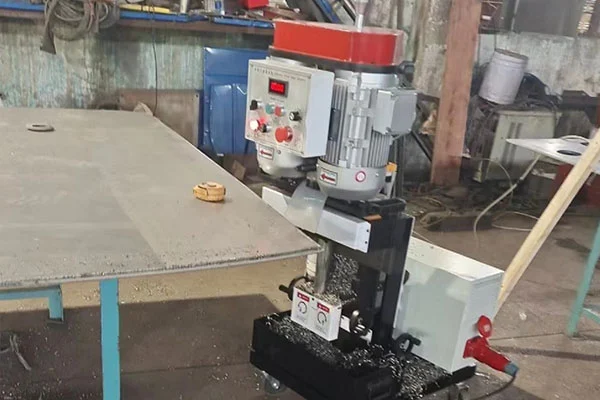

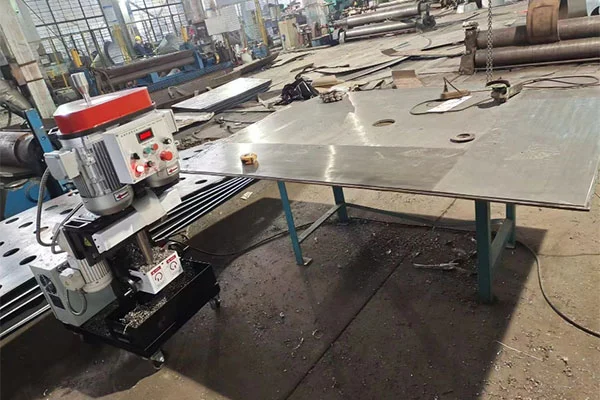

A: Bei großen Blechen fährt die Kantenfräsmaschine für Stahlblech automatisch entlang der Blechkante zum Abschrägen mit automatischer Klemmung, um ein Verrutschen der Kante zu verhindern. Bei kleinen Platten bleibt die Maschine stationär, während die Platte automatisch zur Fasenbearbeitung zugeführt wird.
