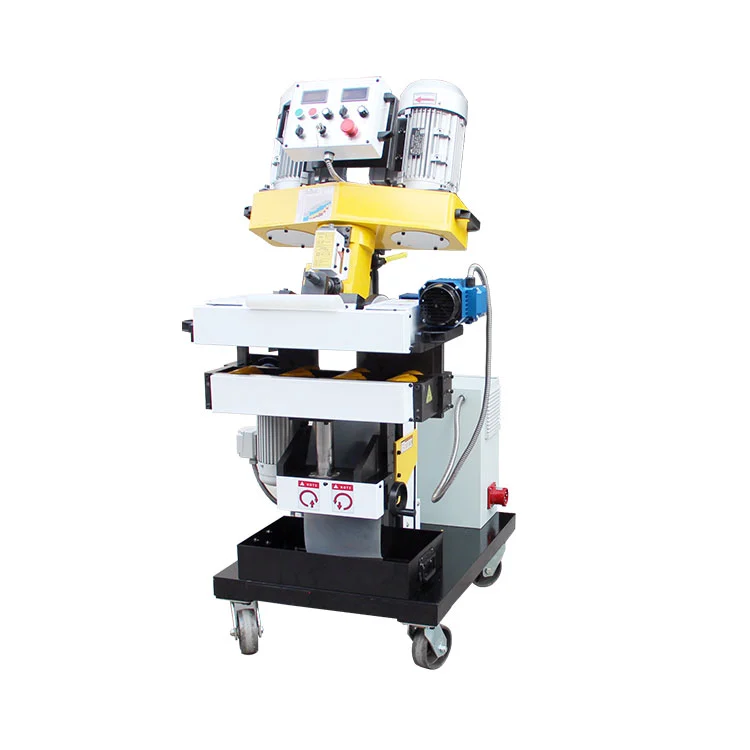

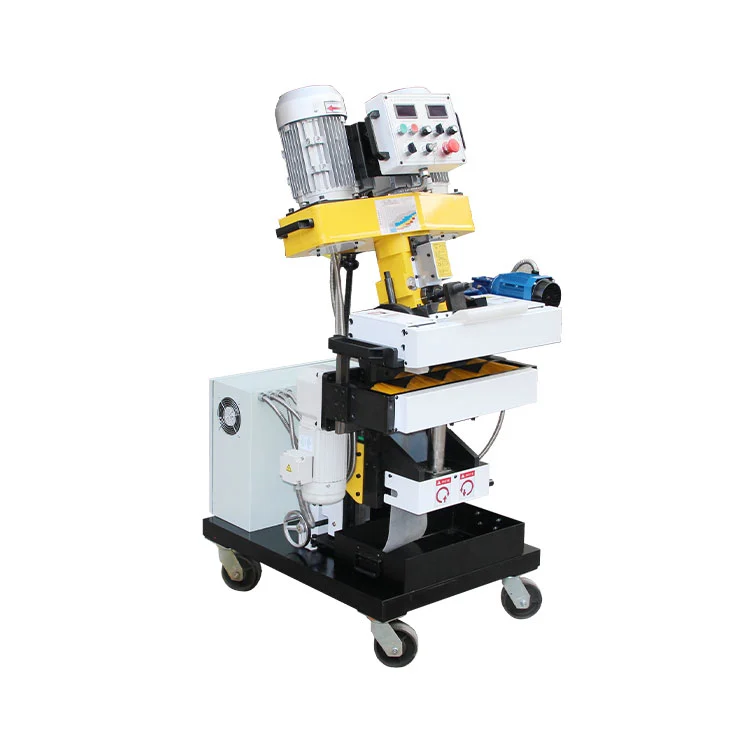

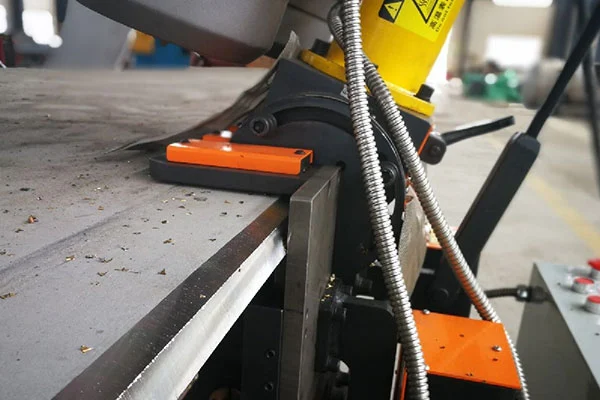

Die automatische Plattenanfasmaschine dient zum Anfasen von Metallplatten vor dem Schweißen0°-90° einstellbarer Fasenwinkel. Fase in einem Durchgang:0-30mm, maximal100mmdurch Mehrdurchgangsschneiden. Es bietet eine einfache Winkeleinstellung, einen umweltfreundlichen Betrieb, eine präzise Fasengeometrie und eine glatte Oberfläche und eignet sich hervorragend für die Bearbeitung von Edelstahl.
Diese automatische Plattenanfasmaschine verwendet den Dual-IEC-Standard3000WDreiphasen-Asynchron-Wechselstrommotoren, gepaart mit IEC-Orthogonalachsen800WUntersetzungsgetriebe mit hohem Drehmoment und niedriger Drehzahl. Robuste Leistung und starrer Rahmen sorgen für vibrationsfreies, stabiles Schneiden dicker Bleche.
1,5 mmstufenweise Einstellung der Fasentiefe,0°-90°einstellbarer Fasenwinkel. Reisegeschwindigkeit:0-1,2 m/min, Messerkopfgeschwindigkeit:800 U/min. Anwendbare Plattenstärke:8-100mm; Fase in einem Durchgang0-30mm, max. Abschrägung100mm. Flexible Winkeleinstellung und einfacher Werkzeugwechsel.

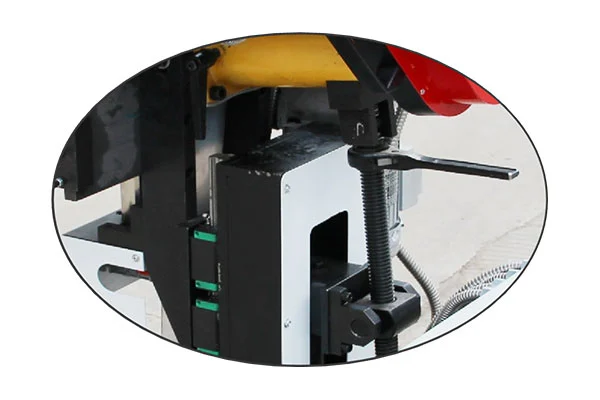

Selbstfahrender Antrieb mit variabler Frequenz, kein manuelles Schieben erforderlich. Selbstspannende Klemmung verhindert Kantenverrutschen. Eingebauter Zylinder für automatisches Heben, verschleißfeste Polyesterrollen, universelle Aluminiumräder für unterschiedliche Standortbedingungen. Arbeitssparendes Handrad, kompakte Bauweise, zentrale Spänesammlung.

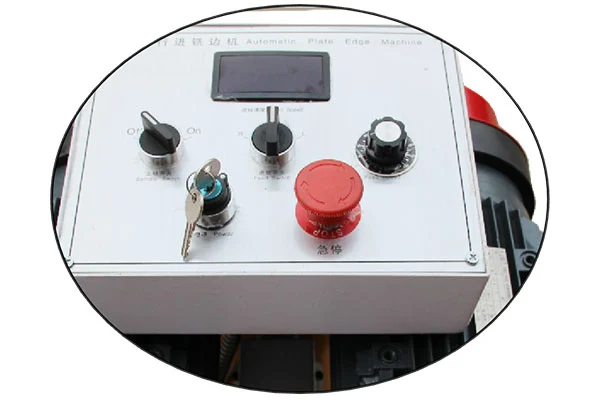

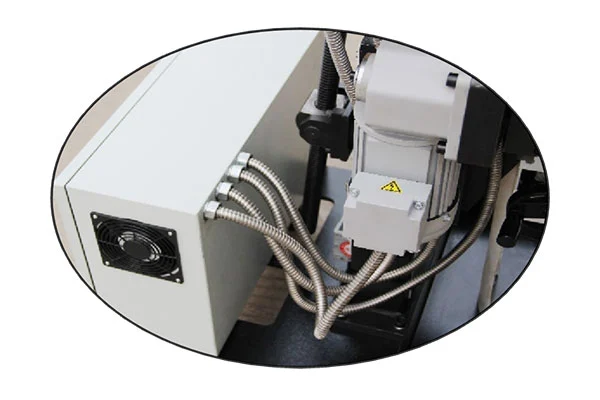

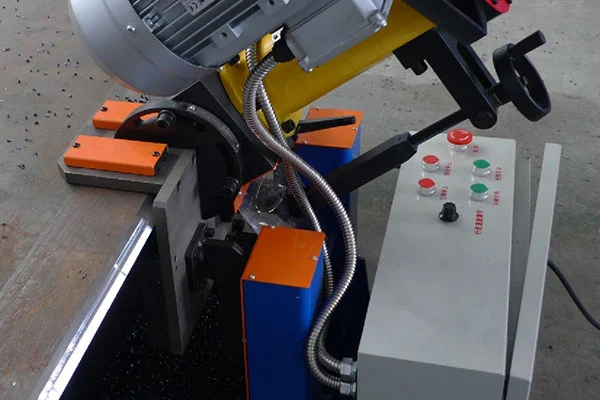

Verstärkter Schaltschrank mitExplosionsgeschützter IP54-Schutz, Kabelisolierung der Klasse F und Temperaturanstiegsschutz der Klasse B. Industriekomponenten mit Überlastschutz, Luftfahrtanschlüssen, Vorwärts-/Rückwärtsschalter, One-Touch-Start-Stopp und visuellem HMI-Panel für umfassenden Sicherheitsschutz.
K / X-Fase
V/Y-Fase
0°-Fase
U-/J-Fase
90°-Fase
| Automatische Plattenanfasmaschine ZM-100 | ||||
| Arbeitsmotor | Shanghai Electric Machinery produziert hocheffiziente Motoren für den EU-Export, europäischer IEC-Standard | |||
| Spannung Wechselstrom | Leistung | Frequenz | Nenngeschwindigkeit der Schneidscheibe | |
| 380/220V | 3000 W (Doppelmotor) | 50 Hz/60 Hz | 0-800 U/min/min | |
| Vorschubmotor | Rechtwinkliger Wellenreduzierer, importiert aus Taiwan, europäischer ICE-Standard | |||
| Spannung Wechselstrom | Leistung | Frequenz | Geschwindigkeit des Fahrrads | |
| 380/220V | 400 W (Doppelmotorantrieb) | 50/60 Hz | 0-10 U/min/min | |
| Automatischer Vorschub | Hochverschleißfeste Polyurethan-Kufen, automatische Kantenbeschneidung verhindert ein Abdriften der Maschine. | |||
| Ele-Box | Elektrische Komponenten von OMRON/CHINT mit erhöhter Ex-Sicherheit, Isolierung der Klasse F, Überlast- und Explosionsschutz, Gehäuseschutzart IP54. | |||
| Größe-Gewicht | 950 mm * 1180 mm * 130 mm - 480 kg | |||
| Abschrägungsmodus | K-Typ-, V-Typ-, Y-Typ-Fasen, Vorderseitenfasen, automatisches Fahren und automatischer Vorschub. | |||
| Fasenbreite | Quantitative Anpassung des Werkzeugvorschubs und -rückzugs; Einstufiger Fasenbearbeitungsbereich von C0 bis 30 mm, mehrstufige Bearbeitung bis zu C100 mm. | |||
| Schweißkante | Quantitativ kontrollierbare, konsistente Wurzelflächenretention. | |||
| Plattengröße | Bearbeitbare Abmessungen des Werkstücks: ≥200×80mm (L×B), keine Größenbeschränkung nach oben. | |||
| Abschrägungswinkel | Stufenlos einstellbarer Fasenwinkel α0°-α90° | |||
| Vorschubgeschwindigkeit | Fahrgeschwindigkeit V0-1200 mm/min, frequenzvariabel einstellbar. Die Abschrägungsgeschwindigkeit ist umgekehrt proportional zur Abschrägungstiefe. | |||

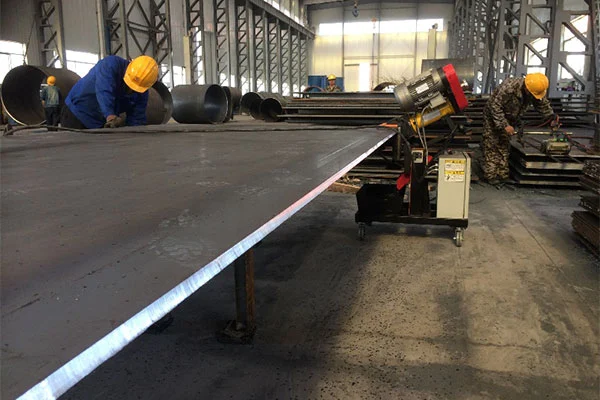

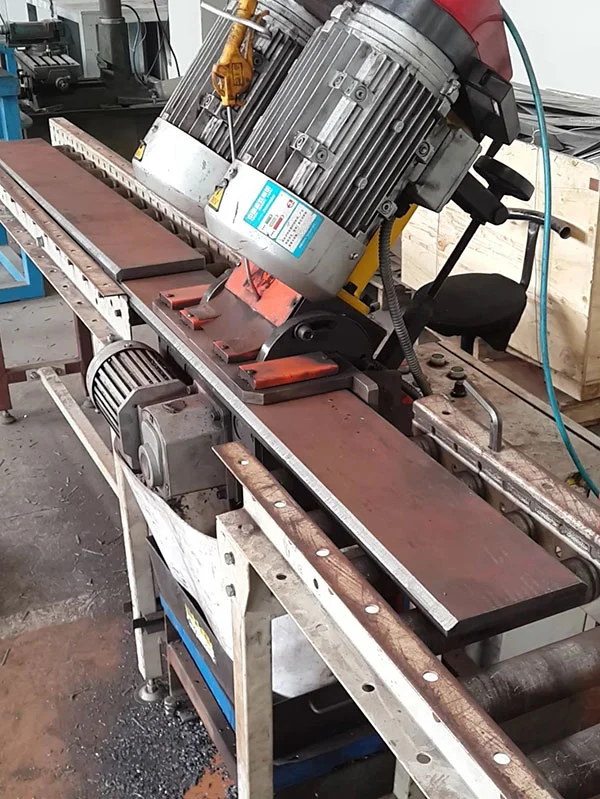

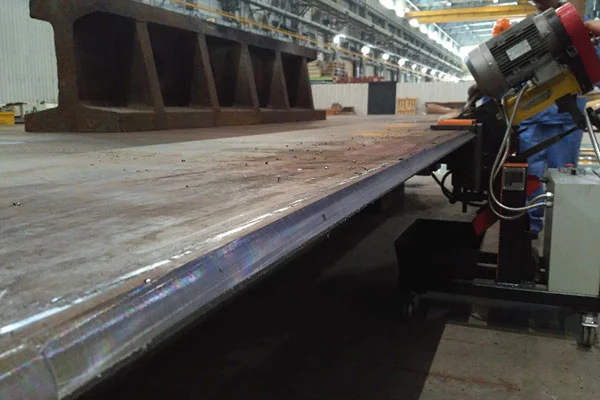

| Arbeitsmodus | Für großformatige Platten: Die Maschine fährt automatisch entlang der Plattenkante, um eine automatische Abschrägung zu ermöglichen, mit automatischer Spannung, um ein Abrutschen der Kante zu verhindern. Für kleine Platten: Die Maschine bleibt stationär, während das Werkstück automatisch zur Fasenbearbeitung zugeführt wird. | |||
| Höhe | Höhe Großplattenständer: 820-860 mm. Eingebaute Gasfedern ermöglichen eine automatische Anpassung an Boden- und Plattenhöhenschwankungen. | |||
| Dicke | Plattenstärke T8 mm-T100 mm, manuelle Klemmung / automatische Klemmung (optional). | |||
| Oberflächenrauheit | ≤R3,2μm | |||
| Cutter | Wendeschneidplattenfräser, ausgestattet mit 7 beschichteten Hartmetalleinsätzen, kostengünstigen Verbrauchsmaterialien und einfachem Austausch. | |||
| Stückliste | Mit jedem Wendeschneidplattensatz können 600–800 m bei Kohlenstoffstahl und 300–500 m bei Edelstahl bearbeitet werden. Kommerziell kompatibel, geringe Verarbeitungskosten. | |||
Für die automatische Plattenanfasmaschine (Konstruktion, Herstellung) und ihre Ersatzteile müssen zusätzlich zu den in der Spezifikation angegebenen technischen Parametern und Anforderungen die neuesten Ausgaben der National Standards (GB), Industry Standards (JB, DL...) und International Standards (SI, ANSI, ASME, AWS, API, DIN, ISO) befolgt werden. Nachfolgend sind die für Produktdesign und Herstellung angewandten Standards aufgeführt:
Allgemeiner Code für den Bau und die Abnahme der Installation mechanischer Geräte GB50231-98
Richtlinien für die Sicherheitskonstruktion elektrischer Geräte GB4064-1983
Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen GB 5226.1-2002
Kennzeichnung isolierter Leiter GB4884-85
Code zur Anerkennung der Bauqualität von Stahlkonstruktionen GB 50205-2002
Code für die Bemessung von Stahlkonstruktionen GB 50017-2003
Herstellungsstandard für Prozessrohrleitungen: ASTM B31.3
Internationale Standards (SI, ANSI, AWS, API, DIN, ISO)
Die automatische Plattenanfasmaschine zeichnet sich durch eine hervorragende Anpassungsfähigkeit an die Umgebung aus und kann unter verschiedenen normalen Arbeitsbedingungen stabil arbeiten. Es widersteht bestimmten Temperatur- und Feuchtigkeitsschwankungen sowie geringfügigen Vibrationen und stellt so sicher, dass äußere Faktoren seine Leistung und Lebensdauer unter normalen Betriebsbedingungen nicht beeinträchtigen. Dabei sind Strukturdesign, Materialauswahl und Schutzmaßnahmen mit den Installationsbedingungen vor Ort kompatibel, um einen sicheren und zuverlässigen Langzeitbetrieb zu gewährleisten.
Stromversorgung:380V, 50Hz
Höhe:< 1000m
Umgebungstemperatur:0-45°C (Innenbetrieb)
Relative Luftfeuchtigkeit:Maximale tägliche durchschnittliche relative Luftfeuchtigkeit 90 %
Seismische Intensität:Nicht höher als Grad VII
A: Single-Pass-Fasenbereich:C0-C30mmfür Standardwerkstücke. Durch die Mehrdurchgangsbearbeitung werden maxC100 mmund bietet hohe Flexibilität für vielfältige Anwendungen.
A: Ausgestattet mit indexierbarem Planfräser und7 standardmäßig beschichtete Hartmetalleinsätze. Lange Lebensdauer, niedrige Verbrauchskosten. Für einfache Wartung und hohe Kosteneffizienz sind die Einsätze schnell austauschbar.
A: Verwendet Kaltfräsen mit automatischem Vorschub und Vorschub für Fasen-/Fasenarbeiten. Konzipiert für das Anfasen verschiedener Metallplatten vor dem Schweißen, mit überlegener Leistung auf Edelstahl.
A: Die automatische Plattenfasenmaschine erzeugt präzise, gleichmäßige Fasen gemäßSchweißnormen der Klasse II und höher. Gewährleistet eine gleichmäßige Schweißnahtdurchdringung und minimiert Schweißfehler. Fertige Fasen bestehen alle gängigen NDT-Tests, um den Inspektions-, Abnahme- und Baustellenanforderungen gerecht zu werden.
