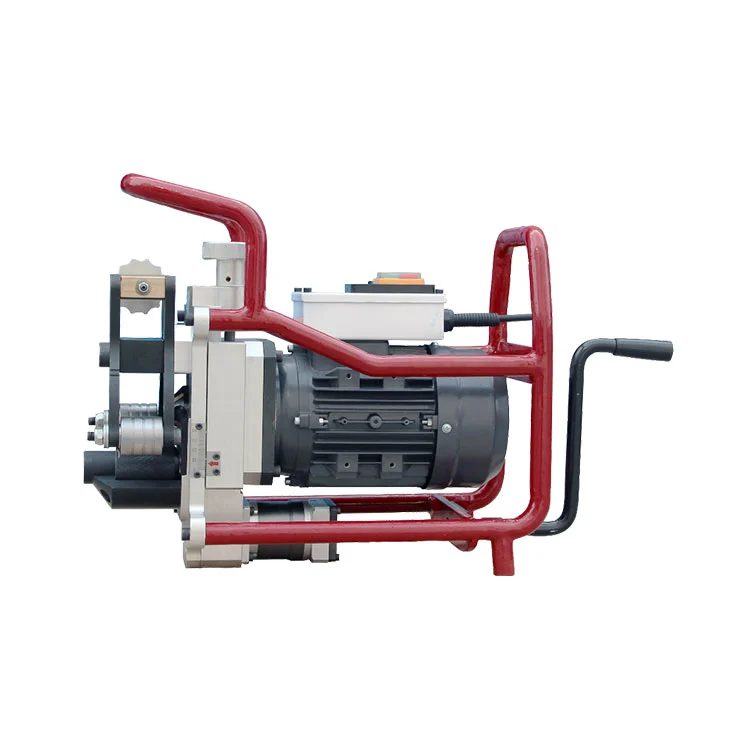

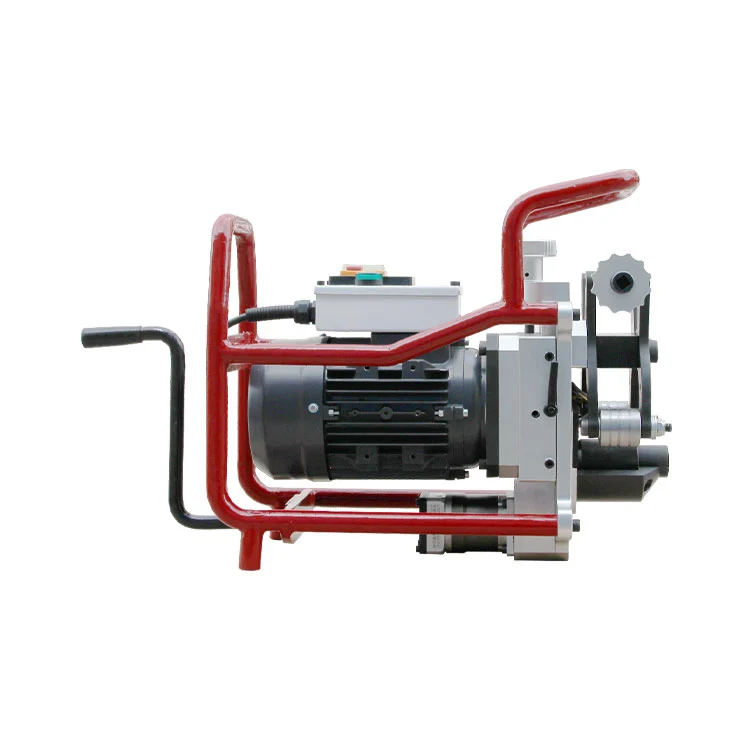

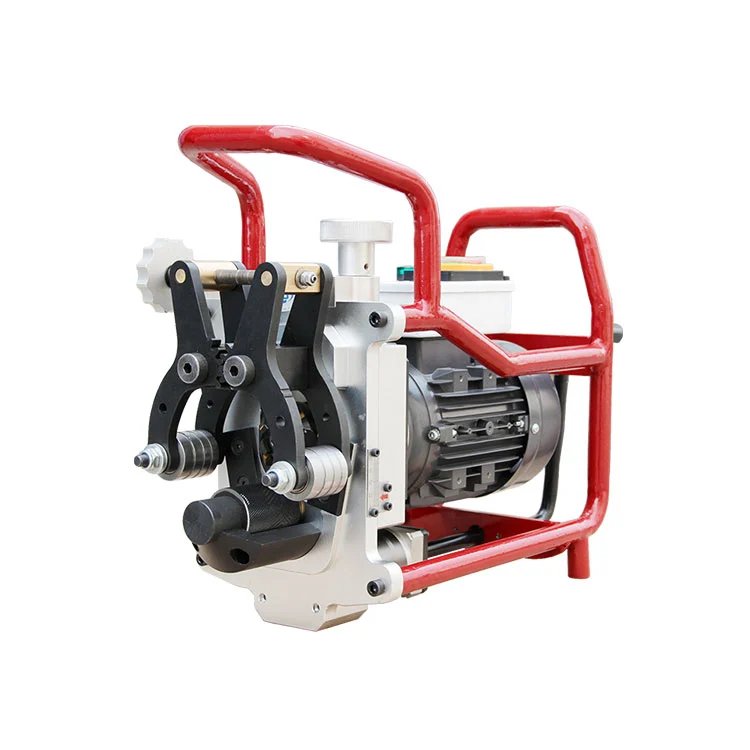

Manuelle Anfasmaschine in Originalgröße

Die von Xianjin entwickelte manuelle Anfasmaschine in Originalgröße ist eine kompakte, tragbare Anfasmaschine. Es verarbeitet Rohre von114mmDurchmesser ohne maximale Begrenzung, liefert eine maximale Fasentiefe von15mmund funktioniert auf Platten bis zu15mmdick. Ausgestattet mit vier hochpräzisen Klingen mit austauschbaren Spitzen sorgt es für präzise Ergebnisse30°, 37,5° und 45°Fasen für höchste Bearbeitungsqualität.

Produktmerkmale

Schnelle und einfache Installation und Bedienung

Schnellmontagedesign mit benutzerfreundlicher Bedienung. Durch die Fräsbearbeitung hält die manuelle Anfasmaschine in voller Größe das Grundmaterial der Rohrenden intakt und erzeugt nur minimale Eisenspäne und dient als Alternative zu herkömmlichen Anfasmethoden.

Breite Anwendung und starke Kompatibilität

Mindestens anwendbarer Rohrdurchmesser:114mm, ohne Obergrenze für den maximalen Durchmesser. Maximale Fasentiefe erreicht15mm; Es können auch Platten bis zu verarbeitet werden15mmdick. Kompatibel mit Edelstahl, Kohlenstoffstahl, legiertem Stahl und anderen Materialien. Weit verbreitet in der Petrochemie-, Energie-, Schiffbau-, Getränke-, Molkerei-, Pharma- und anderen Industrien.

Kostengünstiger Betrieb und geringe Wartungskosten

Bestückt mit handelsüblichen Standard-Schneidwerkzeugen. Ersatzteile sind leicht zu beschaffen, was die Gesamtbetriebskosten effektiv senkt.

Leistungsstarke und effiziente Bearbeitung

Bietet hervorragende Verarbeitungseffizienz. Abschrägung für219×8mmRohre können innerhalb fertiggestellt werden1 Minute, wodurch die Anforderungen an die Vorbereitung der Fasen vor dem Schweißen effizient erfüllt werden.

Technische Parameter

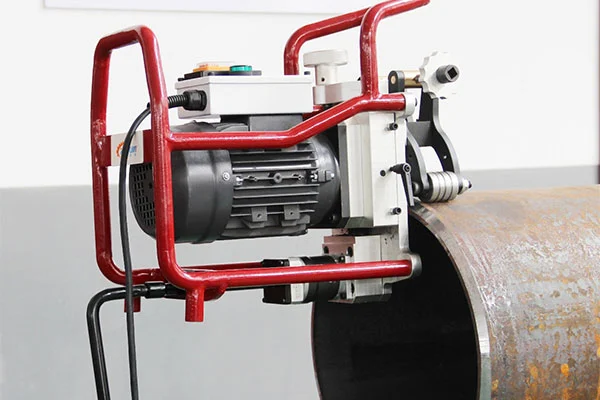

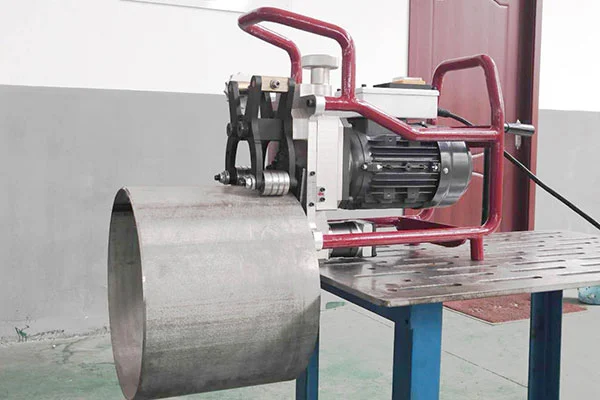

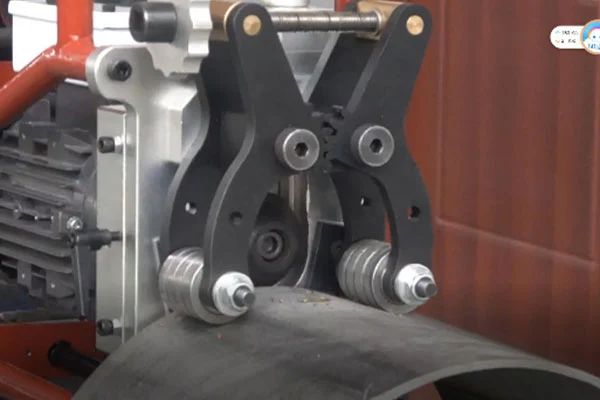

Anwendungsfälle vor Ort

FAQ

F1: Was sind die Hauptvorteile der Anfasmaschine?

A: Die manuelle Anfasmaschine in voller Größe ist kompakt und tragbar und lässt sich leicht transportieren. Sie lässt sich bequem an den Rohrenden montieren und demontieren. Es erzeugt bei der Bearbeitung keine Funken, lässt das Grundmaterial des Rohrendes unbeschädigt und erzeugt nur minimale Eisenspäne und dient als Alternative zu herkömmlichen Anfasungsprozessen wie Schleifen. Ausgestattet mit vier hochpräzisen Klingen liefert es eine hervorragende Fasenformqualität und ermöglicht eine effiziente Bearbeitung von Rohren und Platten.

F2: Wie hoch ist die Verarbeitungseffizienz der Anfasmaschine?

A: Die Maschine zeichnet sich durch eine schnelle Installation und einfache Bedienung aus. Sobald es sicher festgeklemmt ist, führt es in nur wenigen Minuten hochwertige Anfasungen an einem 12-Zoll-Standardstahlrohr durch45 Sekunden, was eine schnelle Vorbereitung der Fase vor dem Schweißen ermöglicht.

F3: Welche Rohr- und Plattenspezifikationen kann die Anfasmaschine verarbeiten?

A: Der minimale verarbeitbare Rohrdurchmesser beträgt114mmohne Obergrenze für den Durchmesser. Seine maximale Fasentiefe beträgt15mmund es können auch Platten bis zu verarbeitet werden15mmin der Dicke.

F4: Welche Fasenwinkel unterstützt die Fasenmaschine?

A: Es verfügt über austauschbare Werkzeugköpfe und kann Fasenwinkel präzise erzeugen30°, 37,5° und 45°, erfüllt Winkelanforderungen für verschiedene Schweißverfahren.

F5: In welchen Branchen wird die Anfasmaschine hauptsächlich eingesetzt?

A: Die manuelle Anfasmaschine in voller Größe wird häufig in der Halbleiter-, Elektronikgeräte-, Brauerei-, Pharma-, Biotechnologie-, Getränke-, Molkerei-, Druckbehälter-, Öl- und Gas-, Chemie-, Luft- und Raumfahrt-, Schiffbau-, Energiebau-, Kessel- und Wasseraufbereitungsindustrie eingesetzt. Es ist ein ideales Gerät zum direkten Schweißen nach dem Rohrschneiden.

Technische Standards

Diese manuelle Anfasmaschine in Originalgröße (Konstruktion, Herstellung) und ihre Ersatzteile entsprechen den neuesten Versionen nationaler Normen (GB), Industrienormen (JB, DL...) und internationaler Normen (SI, ANSI, ASME, AWS, API, DIN, ISO), mit Ausnahme der in den Spezifikationen angegebenen technischen Parameter und Anforderungen. Die Standards für Produktdesign und Fertigungsausführung lauten wie folgt:

• Allgemeiner Code für den Bau und die Abnahme mechanischer Geräte und Installationstechnik GB50231-98

• Richtlinien für die Sicherheitskonstruktion elektrischer Geräte GB4064-1983

• Mechanische Sicherheit – Mechanische elektrische Ausrüstung GB 5226.1-2002

• Kennzeichnung isolierter Leiter GB4884-85

• Kodex zur Anerkennung der Bauqualität von Stahlkonstruktionen GB 50205-2002

• Code für die Gestaltung von Stahlkonstruktionen GB 50017-2003

• Der Herstellungsstandard für Prozessrohrleitungen ist ASTM B31.3.

• Internationale Standards (SI, ANSI, AWS, API, DIN, ISO)
