Ist die hochpräzise Fasenschneidemaschine der neue Branchenmaßstab für die schnelle Rohrbearbeitung ohne Inbetriebnahme bei Großprojekten mit engem Zeitplan?

Für Pipeline-Bauteams und Verarbeitungsbetriebe der Schwerindustrie, die große Petrochemie-, Energie- und Pharmatechnikprojekte übernehmen, sind lange Installationszyklen herkömmlicher Rohrverarbeitungsgeräte, instabile Zufuhrgenauigkeit und geringe Verarbeitungseffizienz seit langem die Hauptfaktoren, die den Gesamtzeitplan für die Projektabwicklung verzögern. Die Installation und professionelle Inbetriebnahme herkömmlicher Rohranfasgeräte dauert oft mehrere Tage bis Wochen und kann mit den rasanten Fortschrittsanforderungen moderner Projekte mit engen Zeitplänen nicht mithalten. Als führender professioneller Hersteller von Rohrschneid- und Anfasgeräten in ChinaXianjinPipeline hat zusammen mit China National Chemical Engineering No.16 Construction Co., Ltd. (CNCEC 16) gemeinsam das branchenführende Produkt entwickeltHochpräzise Fasenschneidemaschine, ein Benchmark-Produkt, das mehr als 10 Jahre Branchenerfahrung und umfangreiches Kundenfeedback in Big Data vereint. In diesem Blog werden die innovativen Design-Highlights, die vollständigen technischen Parameter, die deutlichen Leistungsvorteile gegenüber inländischen Konkurrenzprodukten, die praktischen Annehmlichkeiten vor Ort auf der Baustelle und eine vollständige Auswahlhilfe dieser Ausrüstung umfassend vorgestellt und gezeigt, wie sie Bauteams dabei helfen können, die Bauzeit vor Ort um 70 % zu verkürzen und gleichzeitig eine ultrahohe Vorschubgenauigkeit von ±0,07 mm zu erreichen. Sie können über den speziellen Ankerlink „High Precision Bevel Cutting Machine“ auf die vollständige offizielle Produktdetailseite zugreifen, um weitere exklusive individuelle Angebote und Informationen zum technischen Support zu erhalten.

Inhaltsverzeichnis

• Was genau ist die hochpräzise Fasenschneidemaschine von Xianjin?
• 5 herausragende Kernproduktvorteile dieser Benchmark-Rohrverarbeitungsausrüstung
• Vollständige Referenz zur Modellauswahl und technischen Spezifikationen der SME-II-Serie
• 3 wichtige innovative Strukturdesigns, die den Bedienkomfort vor Ort erheblich verbessern
• Leistungsvergleich: Hochpräzise Fasenschneidemaschine von Xianjin im Vergleich zu inländischen Konkurrenzprodukten
• Häufig gestellte Fragen

Was genau ist die hochpräzise Fasenschneidemaschine von Xianjin?

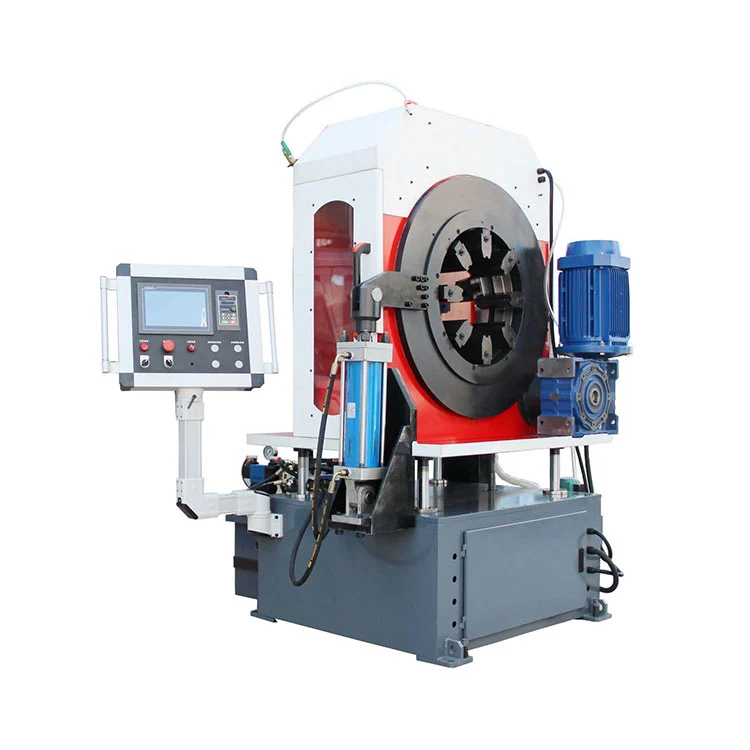

Die von Xianjin Pipeline und CNCEC 16 gemeinsam entwickelte Hochpräzisions-Fasenschneidemaschine der SME-II-Serie verfügt über ein innovatives integriertes, auf Kufen montiertes Design und eine optimierte Rahmenstruktur, wobei alle Kernkomponenten in einem äußerst kompakten Layout angeordnet sind. Im Gegensatz zu herkömmlichen Rohrbearbeitungsgeräten, die eine mehrere Tage bis Wochen dauernde Installation vor Ort und eine präzise professionelle Inbetriebnahme erfordern, wurden bei diesem Produkt vor der Auslieferung alle hochpräzisen Montage- und Kalibrierungsarbeiten im Werk abgeschlossen, sodass allgemeine Bediener den schnellen Anschluss und die Inbetriebnahme vor Ort innerhalb einer Stunde abschließen können. Ausgestattet mit einem 380-V-Hochleistungsmotor mit variabler Frequenz und einem präzisen CNC-Vorschubmechanismus wird die Vorschubgenauigkeit auf bis zu ±0,07 mm gesteuert, wodurch das Schneiden und Anfasen von mittel- und dickwandigen Rohren in einem Schritt durchgeführt werden kann, und ist in mehr als zehn Branchen anwendbar, darunter Petrochemie, Lebensmittel und Getränke, Biomedizin und Energie. Die Serie umfasst 7 verschiedene Modelle, die Rohrdurchmesser von 30 mm kleiner Bohrung bis 914 mm großem Durchmesser verarbeiten können, mit einer maximal bearbeitbaren Wandstärke von bis zu 50 mm, und erfüllen damit die vielfältigen Rohrbearbeitungsanforderungen fast aller regulären großen technischen Projekte.

5 herausragende Kernproduktvorteile dieser Benchmark-Rohrverarbeitungsausrüstung

Jedes Konstruktionsdetail dieser hochpräzisen Fasenschneidemaschine ist auf der Grundlage von über 10 Jahren tatsächlicher Projektbetriebserfahrung vollständig optimiert und bietet unübertroffene Kernvorteile, mit denen herkömmliche Rohrbearbeitungsgeräte nicht mithalten können:

• Integriertes Skid-Design, sicher und effizient: Das vollständig vormontierte, auf Rahmengestellen montierte, kompakte Kernlayout ermöglicht eine schnelle Montage vor Ort in einer Stunde und passt perfekt zu großen Projekten mit engen Taktzyklen. Das Design mit extrem niedrigem Schwerpunkt eliminiert Vibrationen und Verschiebungen, und das selbst entwickelte Nockenspannsystem gepaart mit einer intelligenten Steuerung garantiert eine hocheffiziente Bearbeitung.
• Hohe Präzision und hohe Geschwindigkeit, Umformung in einem Schritt: Angetrieben durch einen 380-V-Motor mit variabler Frequenz und ein präzises CNC-Vorschubsystem wird eine ultrahohe Vorschubgenauigkeit von ±0,07 mm erreicht. Die Bearbeitung von DN300-Rohren dauert nur 3-5 Minuten, mit einer maximalen Bearbeitungskapazität von 20 Stück pro Stunde, was dreimal schneller ist als bei herkömmlichen Maschinen. Durch Schneiden und Anfasen in einem Schritt kann eine gratfreie Ra12,5um-Oberfläche erzielt werden, und die Qualifizierungsrate für die einmalige Verarbeitung liegt bei über 99 %.
• Breite Kompatibilität, verschleißfest und produktiv: Unterstützt durch die Schneidtechnologie mit konstantem Drehmoment können Materialien aus Edelstahl 304/316 und legiertem Stahl mühelos bearbeitet werden. Es reduziert den Werkzeugverschleiß um 30 %, macht nachfolgende manuelle Poliervorgänge vollständig überflüssig und verbessert die Produktivität in einer Schicht im Vergleich zu herkömmlichen Lösungen um 50 %.
• Energieeinsparung, Kostenreduzierung und einfache Bedienung: Das Geschwindigkeitsregulierungssystem mit variabler Frequenz reduziert den Energieverbrauch um über 25 % und ermöglicht so eine kohlenstoffarme Produktion. Das intelligente Touchpanel mit integrierten voreingestellten Verarbeitungsparametern ist äußerst benutzerfreundlich. Neue Bediener können nach nur 30 Minuten Schulung völlig unabhängig arbeiten, was die Arbeitskosten und die Bedienschwelle erheblich senkt.
• Umfangreiche integrierte praktische Funktionen: Die Ausrüstung ist mit mehreren praktischen integrierten Funktionen ausgestattet, darunter automatische Mehrbacken-Doppelseitenklemmung, automatischer Vorschub und Rückzug, Umlaufwasserkühlung, automatisches Anheben der Haupteinheit, variable Frequenzgeschwindigkeitsregelung der Haupteinheit, gleichzeitiges Schneiden und Anfasen, hydraulische Klemmung, doppelseitig sichtbare Sicherheitstür, Laser-Werkzeugeinstellung und pneumatische automatische Materialneigung, die alle den Automatisierungsgrad der Rohrbearbeitung erheblich verbessern.

Vollständige Referenz zur Modellauswahl und technischen Spezifikationen der SME-II-Serie

Xianjin hat 7 verschiedene Standardmodelle der hochpräzisen Fasenschneidemaschine entwickelt, die alle regulären Rohrdurchmesser-Bearbeitungsbereiche in gängigen Ingenieurprojekten frei abdecken können. Die detaillierten Referenzparameter sind in der folgenden Tabelle aufgeführt:

3 wichtige innovative Strukturdesigns, die den Bedienkomfort vor Ort erheblich verbessern

Die drei ursprünglichen Strukturpatente dieser hochpräzisen Fasenschneidemaschine beseitigen die Schwachstellen herkömmlicher Geräte in komplexen Baustellenszenarien vollständig und bringen eine beispiellose Verbesserung der Sicherheit und Effizienz für die Außendienstteams:

1. Abgehängtes Low-Center-Design: Die Höhe der Rohrdurchlaufmitte bleibt in einem standardisierten festen Bereich, selbst bei Rohren mit unterschiedlichen Durchmessern von 30 mm bis 630 mm ändert sich die Mittenhöhe während der Bearbeitung nicht, wodurch das Problem der Höhenverschiebung, das bei herkömmlichen Maschinen auftritt, vollständig eliminiert wird. Durch diese Konstruktion wird die Rohrhandhabungseffizienz um 70 % erhöht, und der Schwerpunkt der Maschine liegt 40 % niedriger als bei herkömmlichen Geräten, wodurch die Gefahr des Umkippens durch unebenen Boden oder exzentrische Rohrlasten um 60 % verringert wird.
2. 4-Pfosten-Slider-Stabilisierungssystem: Die symmetrische Vier-Pfosten-Gleitstruktur gepaart mit hochpräzisen Linearführungen sorgt dafür, dass die seitliche Auslenkung der Ausrüstung während des Betriebs ≤0,2 mm beträgt. Die Gesamtstabilität ist um 60 % höher als bei herkömmlichen Zwei-Pfosten-Konstruktionen. Selbst bei der Bearbeitung dickwandiger Rohre mit großem Durchmesser kann die Fasengenauigkeit immer noch ±1° erreichen, wodurch die Auswirkungen von Vibrationen auf Rohre effektiv unterdrückt und ein sicherer Betrieb vor Ort gewährleistet werden.
3. Kollisionsfreie Verkehrssicherheitsarchitektur: Die gleichmäßige, extrem niedrige Mittelhöhe macht eine Höhenanpassung für unterschiedliche Rohrgrößen völlig überflüssig. Bediener können Gabelstapler und Laufkräne verwenden, um Geräte und Materialien entlang fester Pfade zu bewegen. Dadurch werden Rohrkollisionen und Sturzrisiken aufgrund von Höhenunterschieden vermieden, Unfälle verhindert und der Schutz des Personals und der Gerätesicherheit vor Ort maximiert.

Leistungsvergleich: Hochpräzise Fasenschneidemaschine von Xianjin im Vergleich zu inländischen Konkurrenzprodukten

Im Vergleich zu anderen gängigen ähnlichen Produkten auf dem heimischen Markt bietet die hochpräzise Fasenschneidemaschine von Xianjin in fast allen wichtigen Dimensionen eine Spitzenleistung: Für den Vorschubmodus verwendet Xianjin einen vollpneumatischen automatischen Vorschub und Rückzug, während vergleichbare Produkte meist einen automatischen Vorschub mit manuellem Rückzug verwenden, was eine umständliche Bedienung und geringe Effizienz mit sich bringt. Für das Spannsystem verwendet Xianjin eine Nocken-Synchronklemmung, die nicht so leicht durch Eisenspäne blockiert wird, während Kollegen eine Drahtscheiben-Synchronklemmung verwenden, die häufig blockiert. Für das Werkzeugmontagesystem verwendet Xianjin Schnellwechsel-Werkzeughalter, mit denen Rohre mit unterschiedlichen Durchmessern ohne Demontage ausgetauscht werden können, während bei vergleichbaren Produkten beim Ändern des Rohrdurchmessers die gesamte Werkzeughalter-Baugruppe neu installiert werden muss, was sehr mühsam ist. Für die Oberflächenbeschichtung verwendet Xianjin Vollblechteile mit einer haltbareren Pulverbeschichtung, während seine Kollegen in der Regel gewöhnliche Sprühfarbe verwenden, die sich nach längerem Gebrauch leicht ablösen lässt.

Häufig gestellte Fragen

Wir haben die häufigsten Fragen von globalen Pipeline-Engineering-Kunden zur hochpräzisen Fasenschneidemaschine gesammelt und geklärt, um Ihnen dabei zu helfen, alle möglichen Zweifel vor dem Kauf und Einsatz auszuräumen:

F1: Wie verkürzt das integrierte, auf Kufen montierte Design die Bauzeit vor Ort?
A: Alle Module, einschließlich Hauptmaschine, Rohrleitungen und Steuerungssystem, werden im Werk vollständig zusammengebaut und präzise kalibriert. Nach der Lieferung müssen Sie lediglich die Kufenbasis befestigen und externe Rohrleitungen anschließen. Es sind keine aufwändigen Nivellierungs- oder professionellen Inbetriebnahmearbeiten erforderlich. Dadurch wird die gesamte Bauzeit um 70 % verkürzt und die Genauigkeit um 90 % verbessert.

F2: Wie lange wird es dauern, einen neuen Bediener darin zu schulen, diese Maschine selbstständig zu bedienen?
A: Das Gerät ist mit einem intelligenten Touchpanel mit voreingestellten Standard-Verarbeitungsparametern ausgestattet. Neue Bediener können bereits nach 30 Minuten Schulung die vollständigen Bedienfähigkeiten erlernen und völlig unabhängig arbeiten, ohne dass eine langfristige professionelle technische Ausbildung erforderlich ist.

F3: Wie hoch ist die maximale Verarbeitungsdicke, die diese Maschinenserie unterstützen kann?
A: Alle 7 Modelle der SME-II-Serie unterstützen eine maximal bearbeitbare Wandstärke von bis zu 50 mm, wodurch die Anforderungen an die Bearbeitung dickwandiger Rohre der meisten regulären Industrieprojekte erfüllt werden.

F4: Welche Art von Rohrschrägprofilen kann diese Anlage fertig formen?
A: Die Maschine unterstützt mehrere Fasenprofile, einschließlich V, I, U, Einzel-V (30° V als Standard) und Doppel-V, und erfüllt so die vielfältigen Fasenverarbeitungsanforderungen verschiedener Schweißprozessspezifikationen vor Ort.

Ganz gleich, ob Sie ein großer Rohrleitungsbauunternehmer sind, der dringend hocheffiziente Rohrbearbeitungsausrüstung benötigt, um die Umsetzung Ihres Projekts mit engem Zeitplan zu beschleunigen, oder eine Verarbeitungswerkstatt in der Schwerindustrie, die den Gesamtautomatisierungsgrad Ihrer Rohranfaslinie verbessern und die anschließenden Betriebs- und Wartungskosten senken möchte, Xianjin Pipeline kann Ihnen umfassende Dienstleistungen aus einer Hand bieten, einschließlich kostenloser Beratung zu technischen Parametern, professioneller Anleitung zur Modellauswahl, Unterstützung bei der Installation und Inbetriebnahme vor Ort und Kundendienst nach dem Verkauf. Wir verfügen über mehr als 10 Jahre umfangreiche Branchenerfahrung und eine große Anzahl erfolgreicher Großprojektoperationen. Unser professionelles Ingenieurteam kann auch exklusive, maßgeschneiderte Modifikationslösungen gemäß Ihren speziellen Verarbeitungsanforderungen für nicht standardmäßige Rohre anbieten.Kontaktieren Sie unsErhalten Sie jetzt das neueste Produktangebot, ein detailliertes technisches Datenblatt und eine exklusive, auf Ihr Team zugeschnittene Projektlösung!
