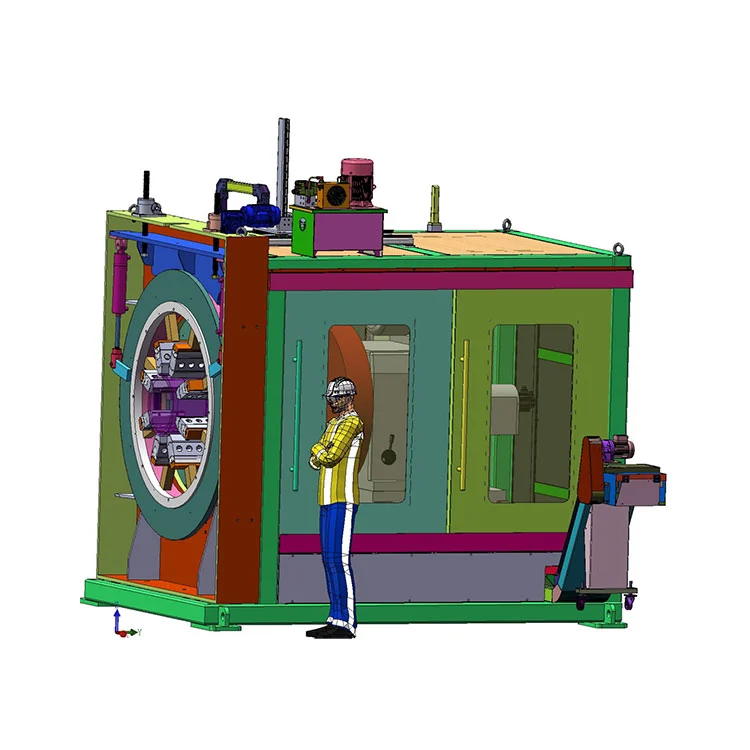

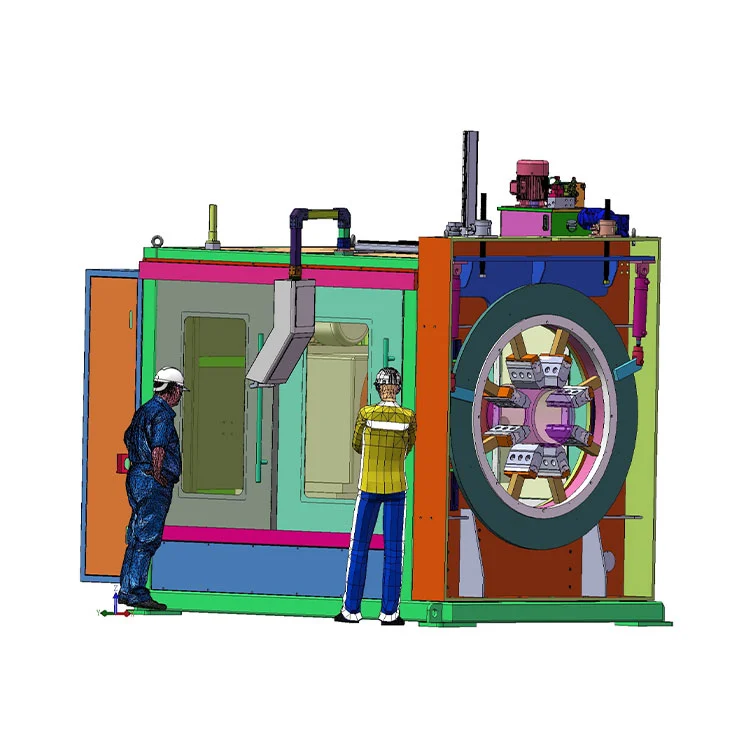

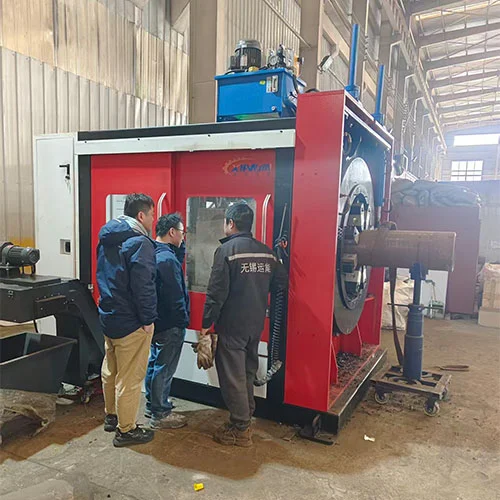

Die CNC-Stirnflächenanfasmaschine ist eine Hochgeschwindigkeits- und Präzisionsrohrbearbeitungseinheit. Es verfügt über unser eigens entwickeltes Nockendrehspannsystem und den innovativen Rotationsschneidprozess, gepaart mit einem benutzerfreundlichen Steuerungssystem. Dieses Modell ist alternativen Geräten überlegen und zeichnet sich durch hohe Effizienz, Energieeinsparung, Umweltfreundlichkeit und einfache Bedienung aus. Es ist besonders ideal für schwer zerspanbare Materialien wieEdelstahl und hochfester Stahl.

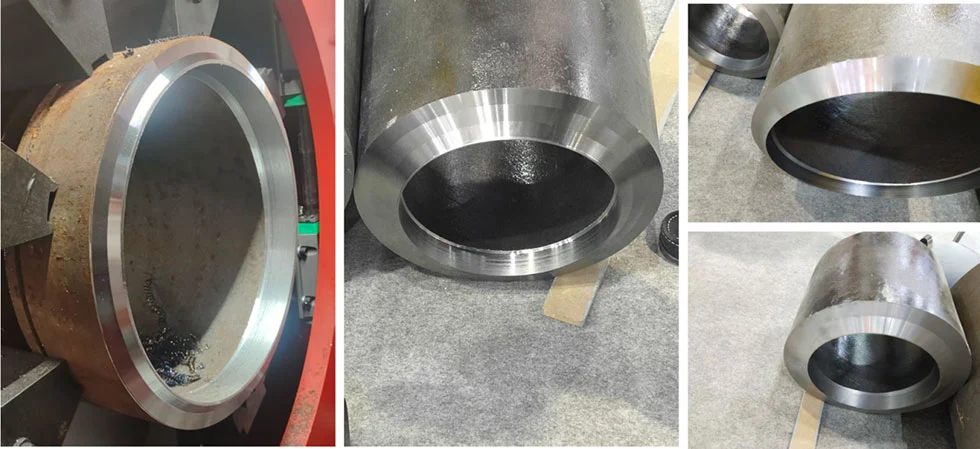

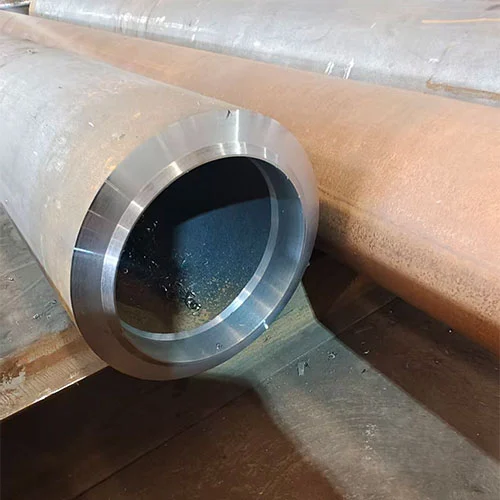

Die All-in-one-Schneide- und Anfasmaschine übernimmt rotierendes Kaltschneiden. Die Schnitte sind gratfrei und verzerrungsfrei mit perfekt senkrechten Enden, die zum direkten Schweißen bereit sind. Für eine hohe Bearbeitungseffizienz können durch den Wechsel der Fräser unterschiedliche Fasenwinkel erreicht werden.

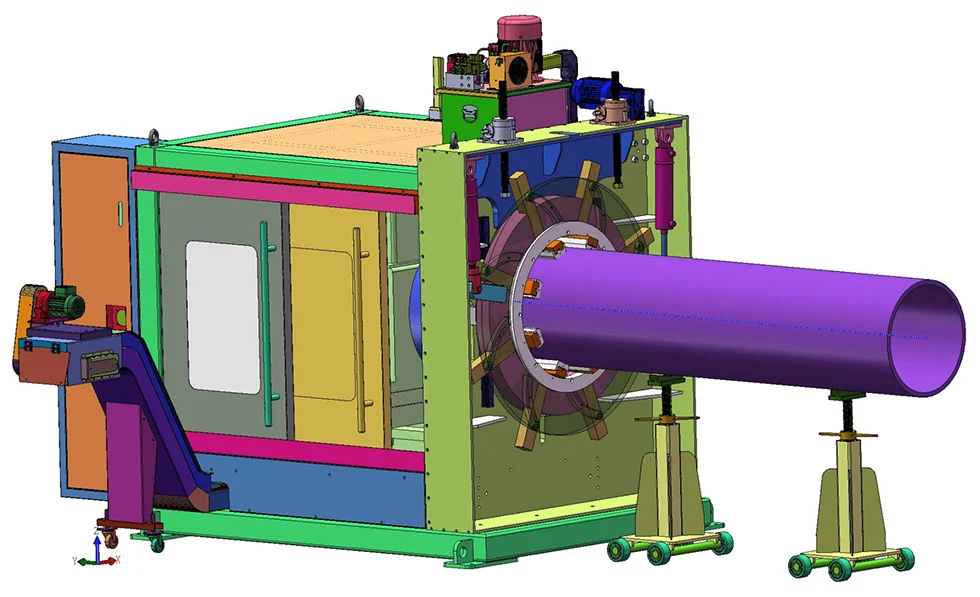

Das selbst entwickelte Nocken-Drehspannsystem verhindert Rohrverformungen durch Mehrpunkt-Umfangsklemmung. Die anhebbare Haupteinheit ermöglicht eine flexible Anpassung der Mittenhöhe an verschiedene Rohrdurchmesser.
Funktioniert fürKohlenstoffstahl, Edelstahl und legierter Stahl, besonders geeignet für schwer zerspanbare Materialien wie Edelstahl und hochfesten Stahl. Es führt das Schneiden und Anfasen von End- und Mittelrohren für die Erdöl-, Pharma-, Schiffbau-, Energie- und andere Industrien durch.
Die CNC-Endflächenanfasmaschine ist mit einem Motor mit variabler Frequenz und einem benutzerfreundlichen Bedienfeld für eine einfache Bedienung ausgestattet. Es reduziert die Arbeitsintensität und die Arbeitskosten und entspricht den CO2-armen und Umweltschutzkonzepten.

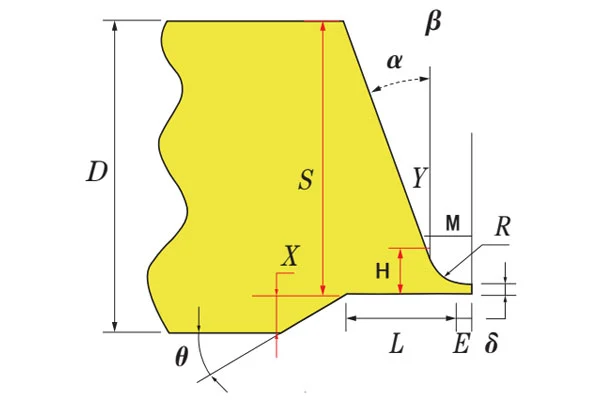

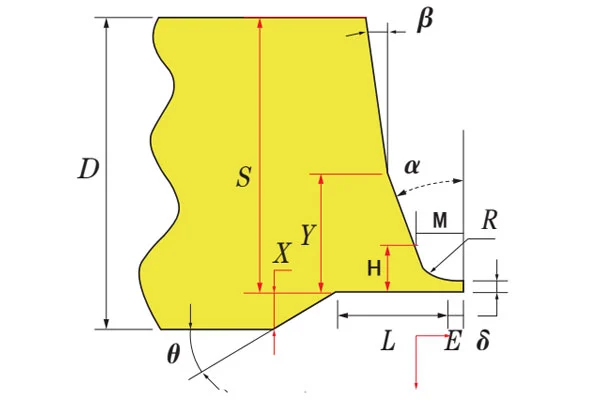

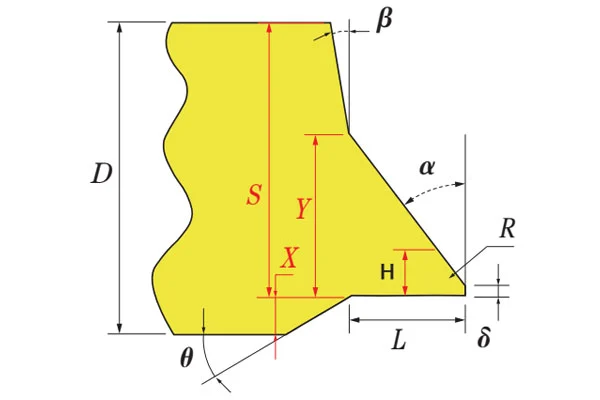

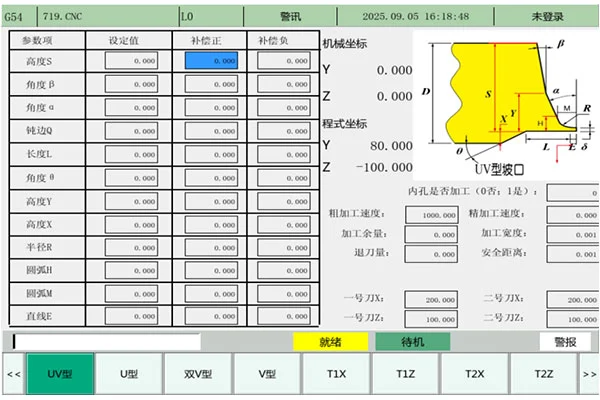

Abschrägung vom UV-Typ

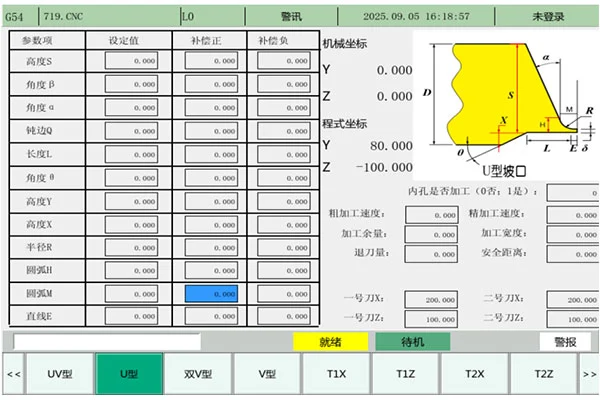

U-förmige Abschrägung

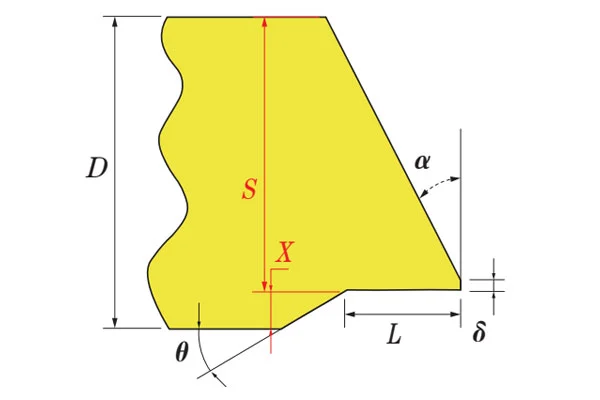

V-förmige Abschrägung

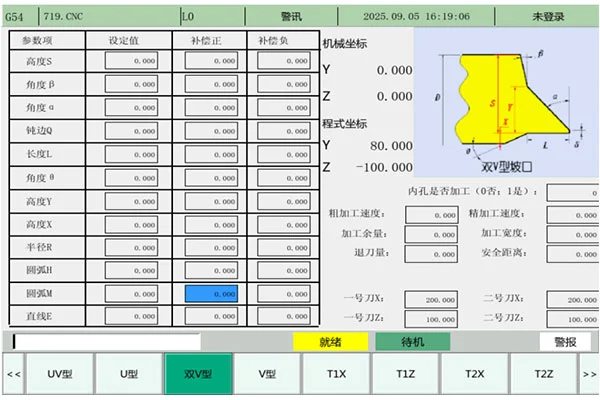

Doppel-V-Fase
Andere Fasenarten können auf Anfrage individuell angepasst werden.
Produkteinführung

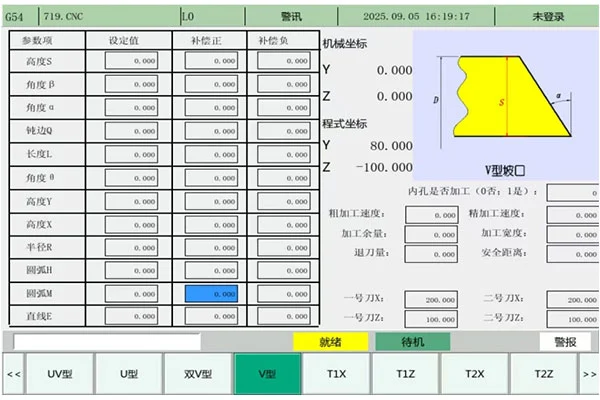

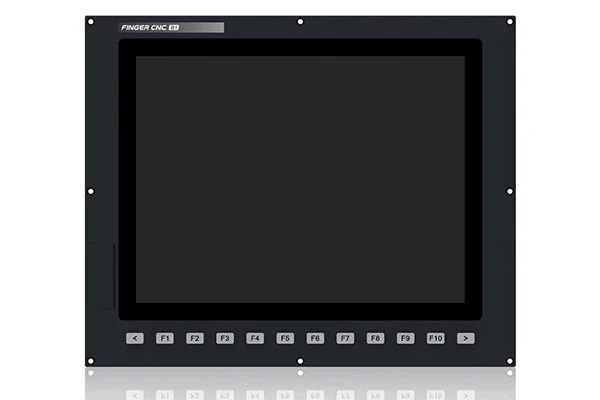

1. Die CNC-Endflächenanfasmaschine ist mit einem hochauflösenden LCD-Bildschirm ausgestattet
2. Legen Sie Parameter fest, um variable Daten zu erfassen und im Systemspeicher oder auf der SD-Karte zu speichern. Daten können auch über Ethernet oder USB gespeichert, analysiert und überprüft werden.
3. EtherCAT/MIII-Bussteuerung für überlegene Echtzeitleistung und einfache Wartung.
4. IoT-fähig für Echtzeit-Verarbeitungsdatenzugriff und bequeme Verwaltung.
5. Erweiterbare Anwendungssoftwaremodule; Fügen Sie erforderliche Plugin-Module je nach Kundenwunsch hinzu.
6. 2 GB RAM + 8 GB Speicher für hervorragende Ausführungsgeschwindigkeit.
7. Das Produkt basiert auf hoher Präzision, hoher Effizienz und großer Flexibilität und bietet hervorragende Leistung für verschiedene Anwendungen.
Produkteinführung
1. Eingabeschnittstelle: Empfängt Signale von Tastatur, Sensoren und NC-Programmen. Unterstützt USB, seriellen Anschluss und Ethernet für die Verbindung mehrerer Geräte und die Datenübertragung.
2. Ausgangsschnittstelle: Sendet Steuersignale an Motoren, Magnetventile und Anzeigen, um Maschinenbewegung und -status zu steuern. Das Signalformat passt sich den Aktoren an und gewährleistet eine zuverlässige Ausführung.

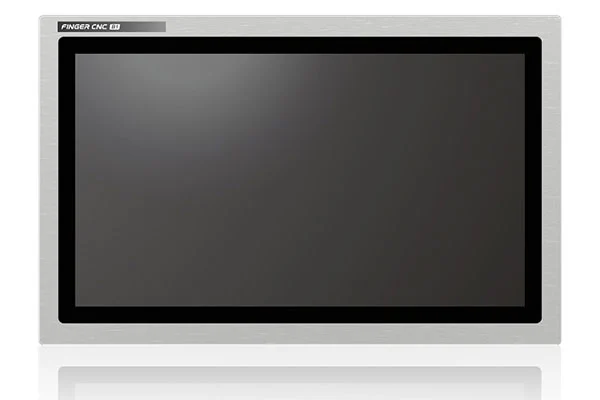

3. Anzeigeeinheit: LCD/Touchscreen für HMI, NC-Programme, Parameter, Maschinenstatus und Alarmanzeige für einfache Bedienung und Überwachung.
4. Kommunikation: Verbindung zum Host-Computer zur Fernüberwachung, Programmübertragung und Systemaktualisierung; Unterstützt die kabelgebundene Vernetzung mehrerer Geräte für Zusammenarbeit und zentrale Verwaltung.
5. Fortschrittliche Multi-Core-CPU und Supercomputing-Plattform sorgen für einen äußerst reibungslosen Betrieb.
6. 2 GB Speicher sorgen für eine stabile Programmausführung für verschiedene Aufgaben.
7. Hohes Anti-Interferenz-Design, bestandener 4,5-kV-EFT-Test und CE-Zertifizierung.

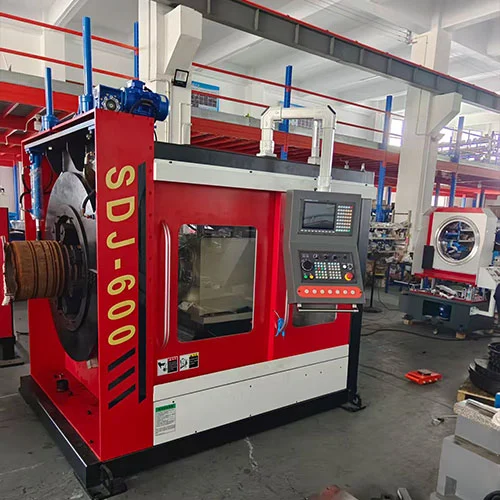

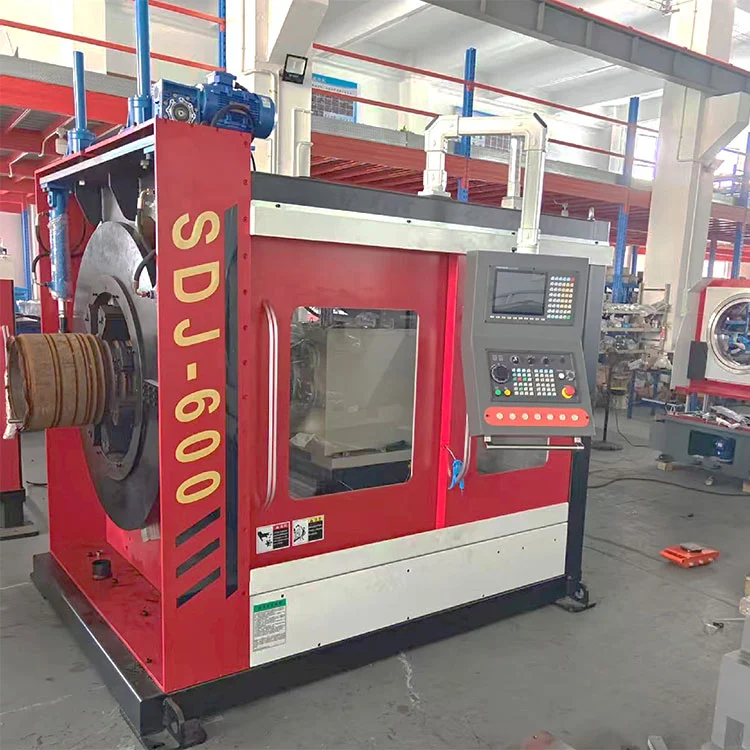

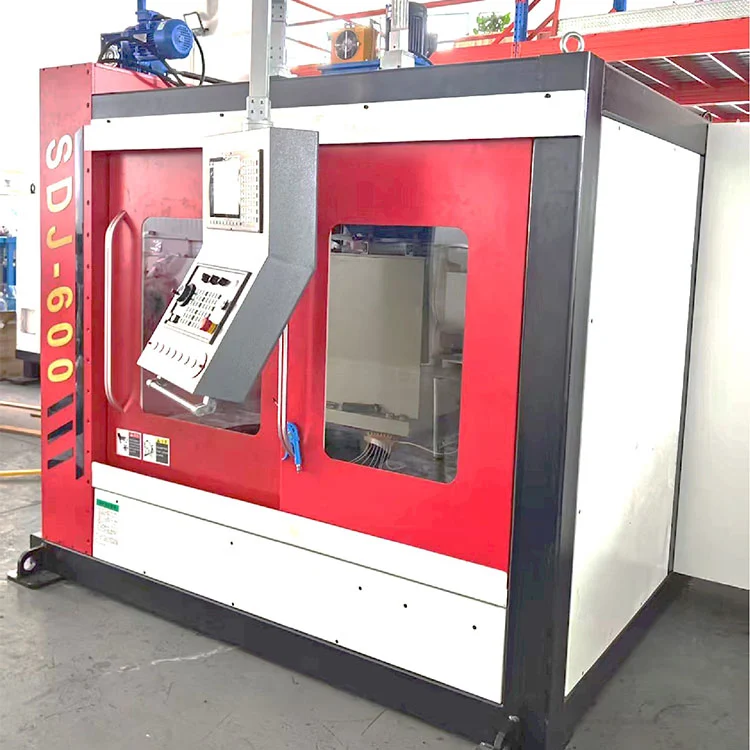

Technische Parameter der CNC-Endflächenabschrägungsmaschine
| Modell | SDJ-400 | SDJ-600 | SDJ-800 | SDJ-1200 | SDJ-1500 |
| Bearbeitungsbereich | Φ30-Φ457 | Φ80-Φ630 | Φ200-Φ830 | Φ300-Φ1200 | Φ500-Φ1500 |
| Bearbeitbare Wandstärke | 3-100mm | 3-120mm | 3-150mm | 3-200mm | 3-200mm |
| Abschrägungstypen | V-, Doppel-V-, U-, UV-, I-Typen usw. (andere Fasenformen sind optional) | ||||

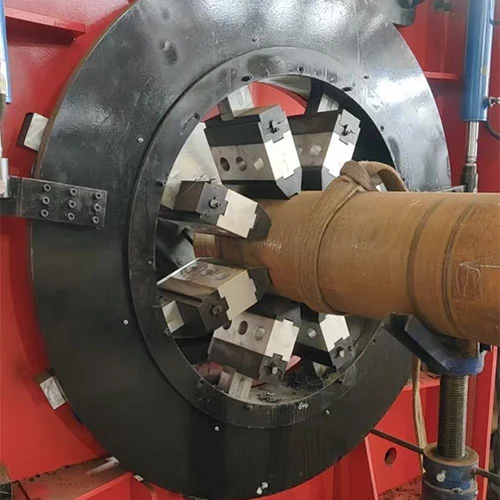

| Spannmethode | Hydraulische Mehrbackenspannung (8-Backen-Synchronspannen) | ||||
| Kontrollsystem | Yida, Taiwan (andere Steuerungssysteme sind optional) | ||||
| Geeignete Werkstückmaterialien | Kohlenstoffstahl, legierter Stahl, Edelstahl, Tieftemperaturstahl usw. | ||||
| Hauptmotorleistung | 4KW | 7,5 kW | 7,5 kW | 18,5 kW | 4KW |
| Vorschubgeschwindigkeit | Servogesteuert (einstellbar) | ||||
| X-Achsen-Servomotorleistung | 2,3 kW | ||||
| Y-Achsen-Servomotorleistung | 2,3 kW | ||||
| Schutzklasse der Haupteinheit | Integrierter Rahmenschutz | ||||
| Art der Spanentfernung | Späneentfernungssystem der hinteren Kettenplatte (Standard) | ||||
| Hydraulikmotorleistung | 2,2 / 5 (optional) | ||||
| Auf/Ab/Links/Rechts-Achsensperrmethode | Manuell / Automatisch (optional) | ||||
| Bildschirmgröße | 15 Zoll, 19 Zoll (optional) | ||||
| Beleuchtung der Haupteinheit | Verfügbar (ROTE Beleuchtung) | ||||
| Genauigkeit der Neupositionierung der X-Achse | ±0,1 | ||||
| Genauigkeit der Neupositionierung der Y-Achse | ±0,1 | ||||
| Hauptmotor-Übertragungsmodus | Hochleistungskeilriemen | ||||
| Langweilige Tiefe | ≤150 mm (Standard-Werkzeughalter: 100) | ||||
| Spindel- und Schneidkopfgeschwindigkeit | 20–200 U/min (stufenlose Drehzahlregelung, Drehzahlregelung der Spindel mit variabler Frequenz) | ||||
| Werkzeugtyp | Standard-NC-Wendeschneidplatten | ||||
| Werkzeughaltertyp | Doppelkopf-Drehmeißel (ein Werkzeug für Außen- und Innenfasen) | ||||
| Haupteinheitstyp | Integrierter Gussrahmen | ||||
| Gesamtabmessungen | |||||
| Gewicht der Ausrüstung | |||||
| Xianjin-Pipeline | VS | Inländische Konkurrenten |
| Selbstzentrierende Mehrbackenspannung, hohe Präzision | Spannmodus | V-Typ-Klemmung: schlechte Wiederholgenauigkeit, Verformung der dünnwandigen Rohrklemmung |
| Vorschub/Rückzug des hinteren, servoangetriebenen Fräsers; 12-mal höhere Effizienz als inländische Pendants, stabile Leistung | Vorschubmechanismus | Frontmotor: langsamer Rückzug, geringer Wirkungsgrad; Hohe Ausfallrate des hinteren Schleifrings |
| Werkzeugpfosten-Vorschubmechanismus mit harter Schiene, Genauigkeit±0,1 mm | Vorschubmechanismus | Einige Marken: Linearschienenkonstruktion, Genauigkeit 0,5–2 mm |
| Vollständige Maschinensicherheitseinhausung | Sicherheitsschutz | Teilweiser Frontseitenschutz: herumfliegende Metallspäne |
| Gangschaltung + Spindel-VFD-Geschwindigkeitsregelung, hohe Drehmomentabgabe | Spindelgehäuse | Nur Spindel VFD: unzureichendes Drehmoment bei Bearbeitung mit niedriger Geschwindigkeit |
| 2,3 kWHochleistungs-Vorschubmotor, doppelte Verarbeitungseffizienz im Vergleich zu inländischen Gegenstücken | Vorschubmechanismus | Frontmotor mit geringer Leistung, niedrige Leerlaufdrehzahl |
| Getriebegeschliffene Zahnräder im Getriebegehäuse | Spindelgehäuse | Bei einigen Geräten sind die Zahnräder gezahnt: Hoher Geräuschpegel |
| Einteiliger Gusshauptkörper, durchgehende harte Schienen, überragende Steifigkeit | Hauptteil | Von einigen Herstellern übernommene Linearschienen |
Zusammenfassend lässt sich sagen, dass diese CNC-Endflächenanfasmaschine im Vergleich zu Gegenstücken eine 12-mal höhere Gesamteffizienz und eine 5- bis 10-mal bessere Bearbeitungsgenauigkeit bietet. Seine Spannwandstärke ist optimal auf die Rohrbearbeitung abgestimmt.

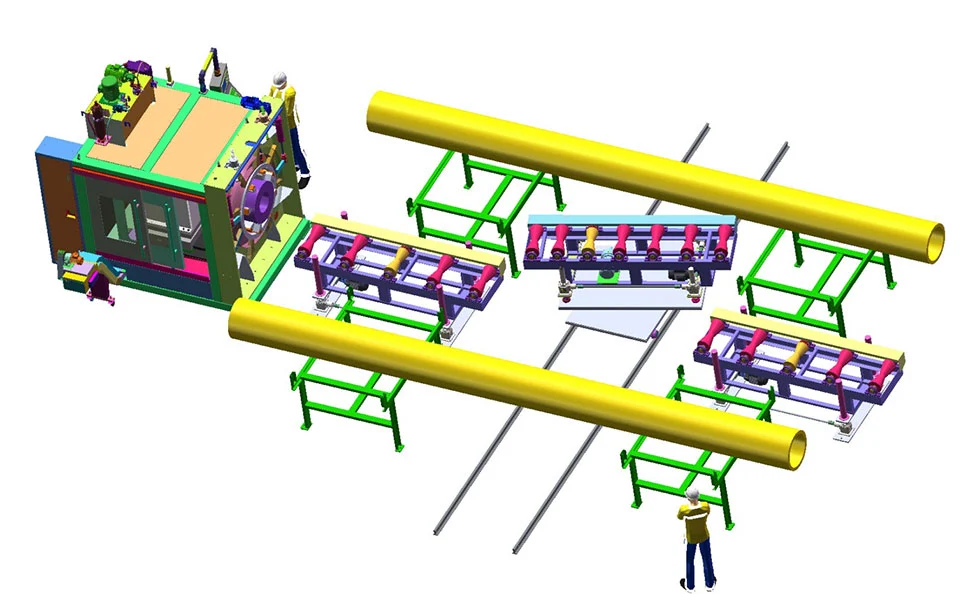

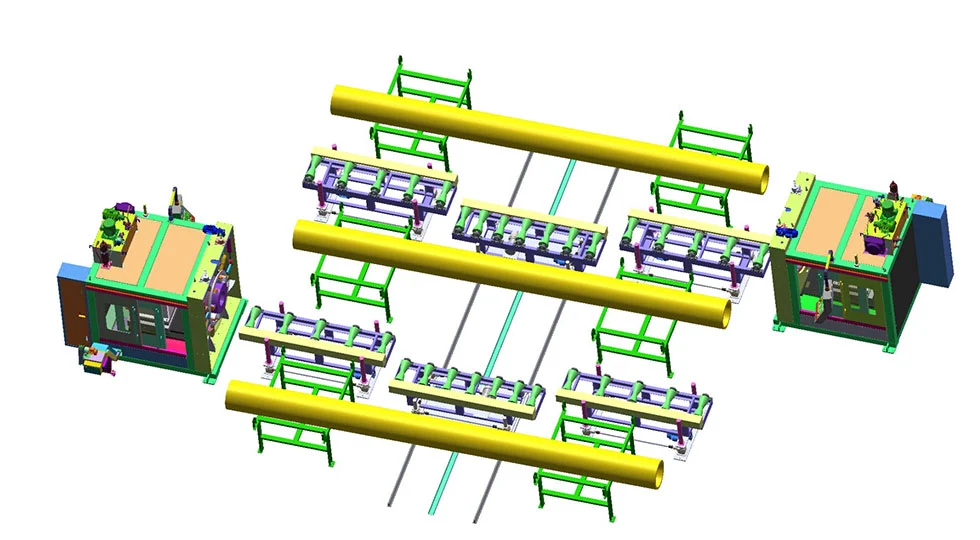

● Rollenmaterial: Kohlenstoffstahl mit hochfester Polyurethanbeschichtung, V-förmige Rollen
● Zeilenlänge:6–12 m(anpassbare Länge)
● Fördermodus: Elektrische Förderung
● Fördergeschwindigkeit:2‑20m/min
● Geschwindigkeitsregelung: Stufenlose Geschwindigkeitsregelung mit variabler Frequenz
● Steuerungssystem: Drahtlose Fernbedienung
● Hebesystem: 4-6 elektrisch synchronisierte Hebevorrichtungen. Elektrische Einstellung der Rohrmittenhöhe zur Anpassung an die Anfasbearbeitung von Rohren mit unterschiedlichen Durchmessern.
● Querfahrwagen: Bewegung in Querrichtung ermöglicht eine optimierte Produktion in Abstimmung mit Materialregalen.
● Rollenmaterial: Kohlenstoffstahl mit hochfester Polyurethanbeschichtung, V-förmige Rollen
● Zeilenlänge:6–12 m(anpassbare Länge)
● Fördermodus: Elektrische Förderung
● Fördergeschwindigkeit:2‑20m/min
● Geschwindigkeitsregelung: Stufenlose Geschwindigkeitsregelung mit variabler Frequenz
● Steuerungssystem: Drahtlose Fernbedienung
● Hebesystem: 4–6 elektrisch synchronisierte Heber, die eine elektrische Einstellung der Höhe der Rohrmitte für die Anfasbearbeitung von Rohren mit unterschiedlichen Durchmessern ermöglichen
● Automatisches Drehen: Kann die Anfasungsanforderungen für beide Rohrenden erfüllen

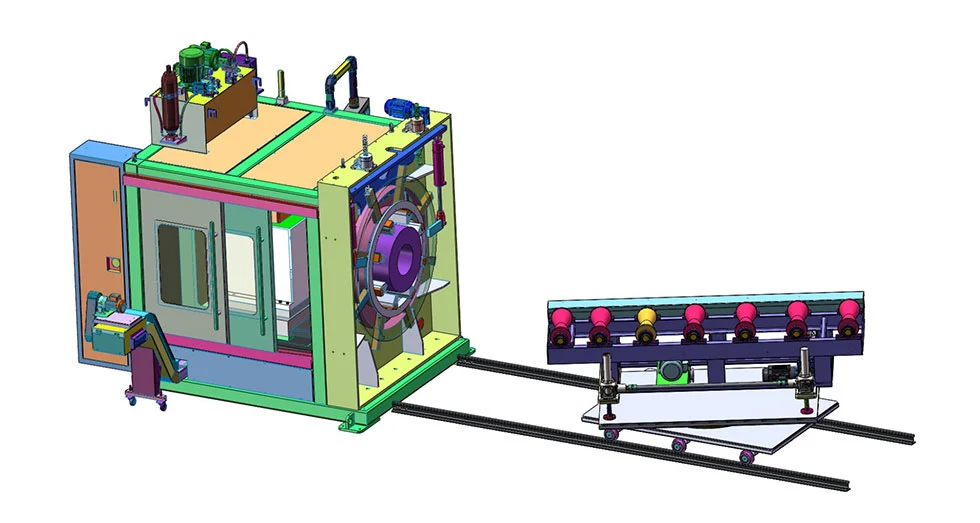

Dian-Rollenmaterial: Kohlenstoffstahl mit hochfester Polyurethan-Oberflächenbeschichtung, V-Nut-Rolle
● Zeilenlänge:3 Meter(anpassbare Länge), ohne die untere Schiene
● Fördermodus: Elektrische Förderung
● Fördergeschwindigkeit:2-20 M/Min
● Geschwindigkeitsregelung: Stufenlose Frequenzumwandlungsgeschwindigkeitsregelung
● Steuerungssystem: Drahtlose Fernbedienung
● Hebesystem: 4-6 elektrisch synchronisierte Hebevorrichtungen. Elektrische Einstellung der Rohrmittenhöhe zur Anpassung an die Anfasbearbeitung von Rohren mit unterschiedlichen Durchmessern.
● Automatisches Rohrdrehen: Unterstützt das Abschrägen an beiden Enden des Rohrs
● Stellen Sie die Höhe der Halterung manuell so ein, dass sie mit der Mitte der Hauptmaschine übereinstimmt.
● Bewegen Sie die tragende Stahlrohrposition manuell nach vorne und hinten.
A: Die CNC-Stirnflächenanfasmaschine verfügt über unser eigens entwickeltes Nocken-Drehspannsystem, innovative Rotationsschneidetechnologie,380-V-VFD-Motor, benutzerfreundliches Bedienfeld und stabiler Vorschubmechanismus. Die anhebbare Haupteinheit passt die Mittenhöhe an verschiedene Rohrdurchmesser an.
A: Es werden Kohlenstoffstahl, Edelstahl und legierter Stahl verarbeitet, insbesondere schwer zu bearbeitender hochfester Stahl. Weit verbreitet in den Bereichen Erdöl, Petrochemie, Bier und Milchprodukte, Pharmazie, Metallurgie, Wasseraufbereitung, Schiffbau und Stromerzeugung.

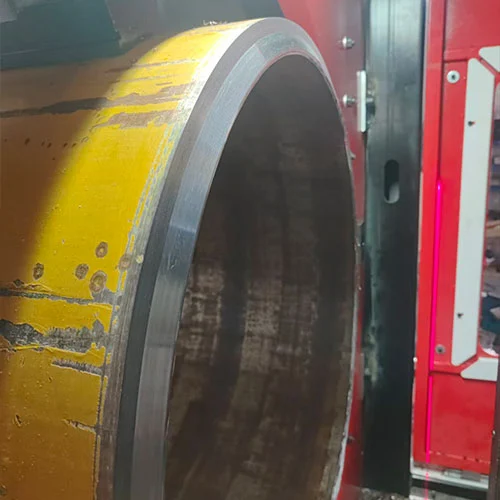

A: Hohe Schneidkapazität und Effizienz. Es ermöglicht das Schneiden und Anfasen in einem Schritt mit gratfreien, verzerrungsfreien Schnitten. Beim rotierenden Kaltschneiden schneiden die Klingen um den Außenumfang des Rohrs herum, um 100 % senkrechte Endflächen zu erhalten.
A: Rohrdurchmesser:Φ30-Φ1500; Wandstärke:3-200 mm. Der große Arbeitsbereich erfüllt die Anforderungen an Rohrschneiden und Anfasen in verschiedenen Branchen.
