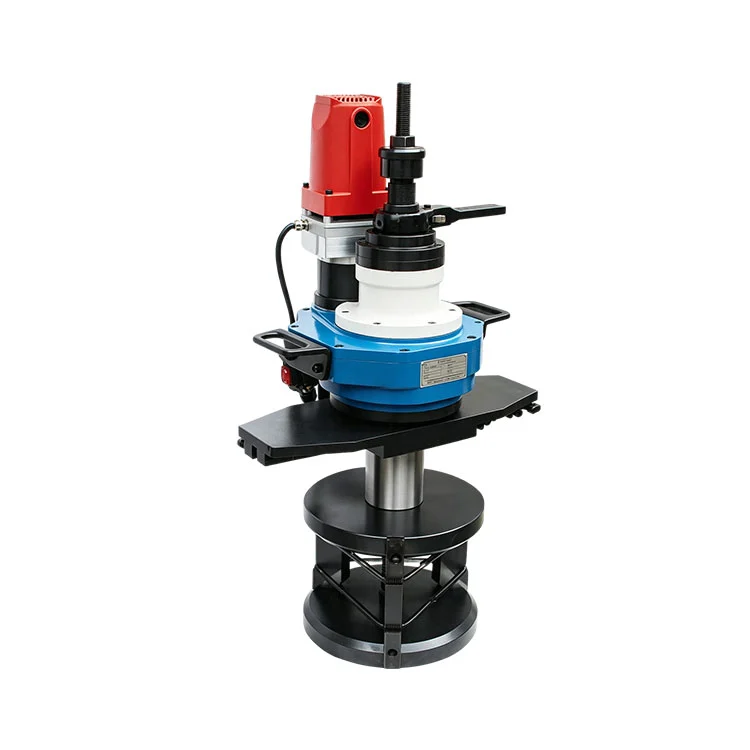

Am Innendurchmesser montierter Rohranfaser

Der Innenrohranfaser ist ein tragbares Vor-Ort-Bearbeitungsgerät. Es passt für Rohrdurchmesser von273-426 mmmit Wandstärke≤15 mm. Ausgestattet mit einem Schnellspanneinsatz mit Innenexpansion und einer Mehrpunktklemmung an der Außenwand ermöglicht es ein schnelles Klemmen an jeder Position der Rohrleitung mit Justierung mit einem einzigen Schraubenschlüssel. Durch den Ratschen-Handvorschub und die Kaltbearbeitung werden verformungs- und gratfreie Schnitte erzielt. Es unterstützt V/I/U-Fasen für die Rohrinstallation und Notfallreparatur in verschiedenen Branchen.

Kernfunktionen

Einfache Installation und Bedienung

Mit seinem Innenausdehnungs-Schnelleinschubdesign in Kombination mit der Mehrpunkt-Außenwandklemmung ermöglicht der am Innendurchmesser montierte Rohranfaser eine schnelle Klemmung an jeder Position der Rohrleitung. Die Befestigungskomponenten lassen sich einfach einstellen, es ist nur ein Schraubenschlüssel mit einheitlicher Größe erforderlich. Es ist kompakt und leicht und bietet hervorragende Leistung für den Vor-Ort-Einsatz von Rohren mit großem Durchmesser.

Überlegene Bearbeitungsleistung

Durch die vollständige Kaltverarbeitung bleiben die ursprünglichen Eigenschaften des Rohrmaterials erhalten. Der manuelle Ratschenvorschub liefert hocheffiziente und qualitativ hochwertige Ergebnisse. Für mehr Sicherheit drehen sich die Schneidwerkzeuge, während das Rohr statisch bleibt. Es produziertverformungsfreie, gratfreie, saubere Schnittefür hochwertiges Schweißen. Kundenspezifische Fasen inklusiveU-Fase, Einzel-V-Fase und J-Fasesind verfügbar. Bearbeitungsbereich:273-426 mm Rohrdurchmessermit flexibler Modellauswahl.

Breite Kompatibilität

Funktioniert mit Kohlenstoffstahl, Edelstahl, legiertem Stahl, Kunststoff, Kupfer, Messing, Aluminium, Titan und mehr. Es realisiert sicheres und schnelles Anfasen von Rohren, Druckbehältern und Dampferzeugern. Mehrere Leistungsoptionen: Mehrspannungs-Motor- oder Motorantrieb zur Unterstützung netzunabhängiger Feldeinsätze.

Vielseitige Branchenanwendung

Weit verbreitet in der Erdöl-, Petrochemie-, Erdgas-, Lebensmittel-, Kessel-, Pharma-, Kernenergie- und Veranstaltungsbaubranche für Rohrinstallations- und Notfallreparaturprojekte.

Technische Spezifikationen

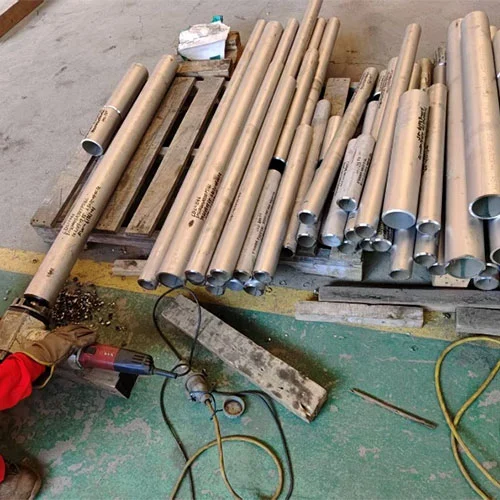

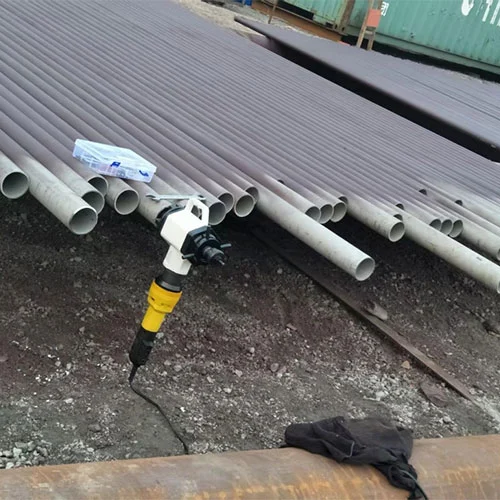

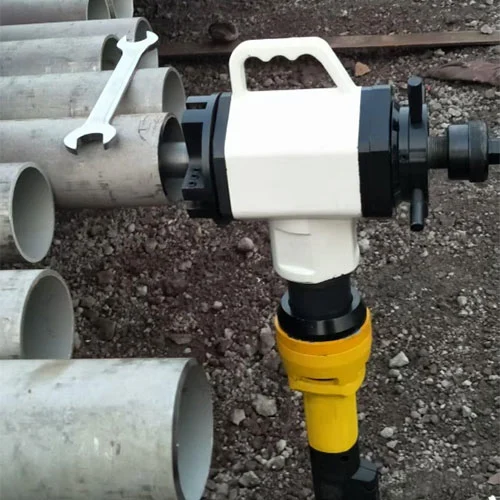

Technischer Fall

FAQ

F: Welche Verarbeitungsmöglichkeiten und Anwendungsszenarien bietet der am Innendurchmesser montierte Rohranfaser ND-426?

A: Die am Innendurchmesser montierte Rohranfasmaschine bietet umfassende Kapazität zur Anfasvorbereitung. Es unterstütztV-Fase, I-Fase und U-Faseum vielfältige Schweißprozessanforderungen zu erfüllen. Es verarbeitet Rohrdurchmesser von273 mm bis 426 mmmit einer maximalen Wandstärke von≤15mm. Entwickelt für Rohre mit mittlerem Durchmesser, liefert es stabiles und präzises Schneiden unter normalen Wandstärkebedingungen. Es ist in der Lage, verschiedene Rohre und Werkstücke anzufasen, zeichnet sich durch große Anpassungsfähigkeit und zuverlässige Leistung aus und bietet eine effiziente und praktische Anfaslösung.

F: Wie sieht es mit der Bearbeitungsgenauigkeit dieser Ausrüstung aus?

A: Ausgestattet mit einem Ratschen-Handvorschub mit einer steuerbaren Vorschubgeschwindigkeit von0,07–0,1 mmund einem stabilen Spannmechanismus erreicht die Maschine eine hochpräzise Kaltbearbeitung. Die fertigen Schnitte sindverformungsfrei und gratfreimit wohlgeformten Fasen und einheitlichen Abmessungen, die die hohen Anforderungen an die Schweißgenauigkeit in der Erdöl-, Kernenergie-, Pharma- und anderen Industrie erfüllen.

F: Wie wird die Ausrüstung installiert und gesichert?

A: Das Gerät wird mit Mehrpunktklemmung an der Rohraußenwand montiert. Ausgestattet mit einer Schnelleinschubstruktur mit interner Erweiterung kann es an jeder Position entlang der Rohrleitung installiert werden, um einen schnellen und einfachen Auf- und Abbau zu ermöglichen.

F: Welche Vorsichtsmaßnahmen gelten für die Gerätewartung?

A: Entfernen Sie Metallspäne und -rückstände nach jedem Gebrauch. Tragen Sie regelmäßig Fett auf Gleit-, Ratschen- und Innendehnungsteile auf. Ersetzen Sie abgenutzte Messer umgehend. Überprüfen Sie vor dem Betrieb den festen Sitz der Schrauben und Klemmblöcke. Lagern Sie die Maschine zum Schutz vor Rost an einem trockenen und gut belüfteten Ort. Arbeiten Sie nicht außerhalb der Nennspezifikationen und wenden Sie keine große Gewalt an.

Installations- und Bedienungsanleitung

Installation

1.Reinigen Sie das Rohrende, um Schweißschlacke, Grate und Rückstände zu entfernen. Stellen Sie sicher, dass Rohrdurchmesser und Wandstärke innerhalb des für die Maschine zulässigen Bereichs liegen.

2.Platzieren Sie den am Innendurchmesser montierten Rohranfaser an der Rohraußenwand und positionieren Sie ihn mit der Innenausdehnungs-Schnelleinschubstruktur. Aktivieren Sie dann die Mehrpunkt-Außenwandklemmung.

3.Ziehen Sie die Befestigungselemente mit dem mitgelieferten Schraubenschlüssel fest, um eine feste Klemmung ohne Spiel zu gewährleisten.

4.Ziehen Sie die Ratschenvorschubeinheit zurück, um die Fräser von der Rohrendfläche fernzuhalten.

5. Switch on power for idle test run, check for abnormal noise or jamming.

Betrieb

1.Halten Sie das Rohr fest gesichert; Halten Sie sich während des Betriebs von der rotierenden Schneidscheibe fern.

2.Manueller Ratschenvorschub mit leichten Schnitten pro Durchgang und kontrollierbarer Vorschubgeschwindigkeit:0,07–0,1 mm.

3.Stoppen Sie den Vorschub, sobald das angestrebte Fasenmaß erreicht ist, und ziehen Sie dann die Fräser vom Werkstück zurück.

4.Stromquelle abschalten. Nachdem die Messer vollständig zum Stillstand gekommen sind, lösen Sie die Klemmung und entfernen Sie die Maschine.

Wichtige Hinweise

1.Der am Innendurchmesser montierte Rohranfaser nutzt das Kaltbearbeitungsprinzip: Die Fräser drehen sich, während das Rohr statisch bleibt.Rückwärtsdrehen ist verboten.

2.Betreiben Sie das Gerät niemals über den Nenndurchmesser und die Wandstärke hinaus.

3.Entfernen Sie nach der Arbeit Metallspäne und führen Sie eine regelmäßige Schmierung und Wartung durch.
