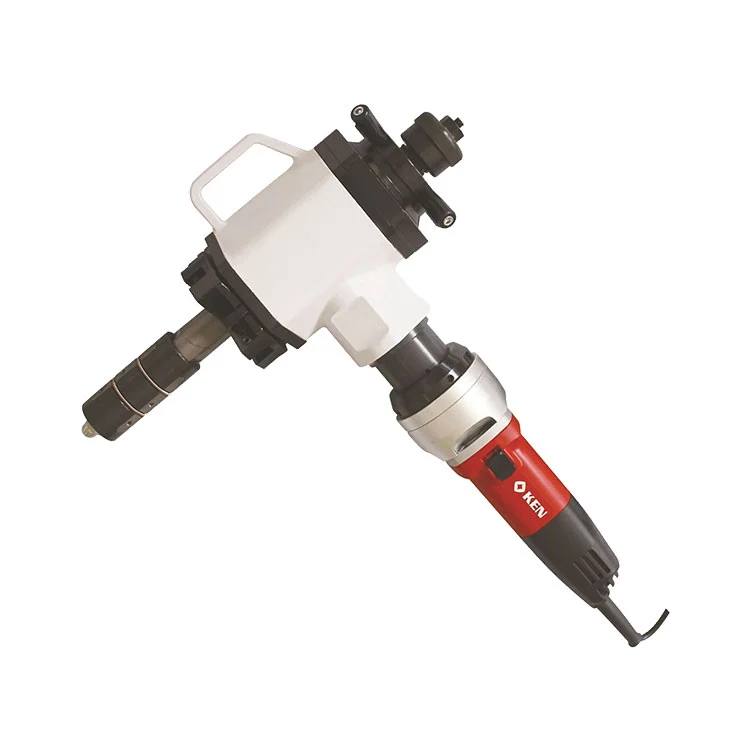

Anfasmaschine für interne Expansionsrohre

Diese Rohranfasmaschine mit Innenausdehnung verfügt über neue Verzögerungs-, Dehnungsklemm- und Vorschubmechanismen, die die strukturelle Stabilität und den Bedienkomfort erheblich verbessern. Es unterstützt die V-, I- und U-Fasenbearbeitung für Rohrdurchmesser von 45 mm bis 120 mm mit einer Schneidkopfgeschwindigkeit von 50 U/min. Dank seines leichten und tragbaren Designs bietet es deutliche Vorteile für das Schneiden von Rohren mit großem Durchmesser vor Ort.

Produktmerkmale

✅ Einfache Bedienung vor Ort

Die Mehrpunkt-Außenwandklemmung und das Schnellmontagedesign mit interner Erweiterung ermöglichen eine schnelle Installation überall in der Rohrleitung. Für die Einstellung und Verriegelung ist nur ein Standardschlüssel erforderlich. Diese Maschine zum Anfasen von Innenexpansionsrohren ist leicht und tragbar und bietet hervorragende Leistung für Feldarbeiten mit großen Durchmessern.

✅ Hervorragende Schnittqualität

Durch den reinen Kaltumformprozess bleiben die Eigenschaften des Rohrmaterials erhalten. Das Werkzeug dreht sich, während das Rohr stationär bleibt. Liefert verformungsfreie, gratfreie und saubere Schnitte für hochwertige Schweißanforderungen.

✅ Anpassbare Multi-Spec-Abschrägungen

Kompatibel mit Rohren aus Kohlenstoffstahl, Edelstahl, legiertem Stahl, Kupfer, Aluminium, Titan und ausgewählten Kunststoffrohren. Deckt Rohrdurchmesser 16 600 mm mit passenden Modellen ab. Unterstützt U-Fase, einzelne V-Fase, J-Fase und andere Profile.

✅ Breite Kompatibilität für schwierige Bedingungen

Mehrere Leistungsoptionen: Mehrspannungsmotor- oder Motorantrieb für netzunabhängige Standorte. Verarbeitet Rohre, Druckbehälter und Dampferzeuger. Weit verbreitet in Erdöl-, Petrochemie-, Kernkraft-, Pharma-, Kessel- und Notfallreparaturprojekten.

Technische Spezifikationen

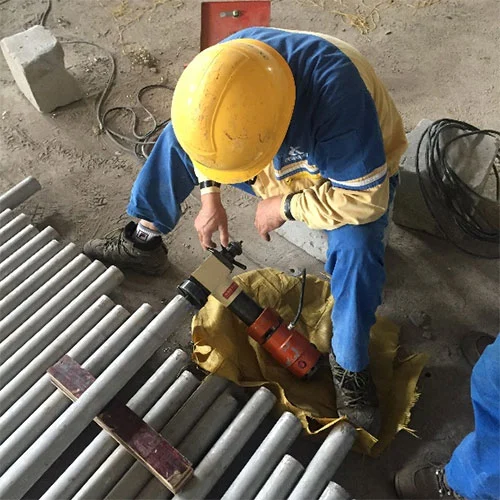

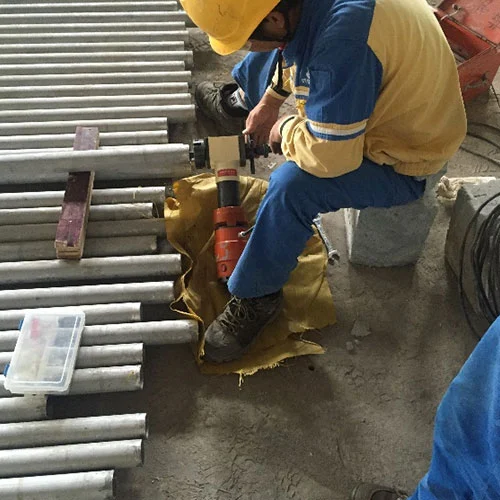

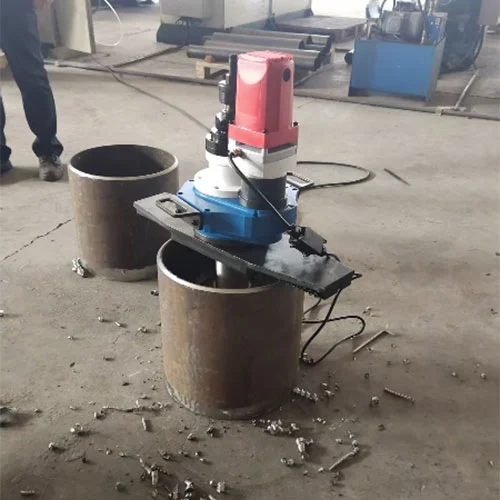

Technischer Fall

FAQ

F: Welchen Bearbeitungsbereich bietet dieser Innenausdehnungsrohr-Anfaser?

A: Diese Maschine zum Anfasen von Innenausdehnungsrohren ist für Rohre mit einem Innendurchmesser von 45–120 mm und einer Wandstärke ≤15 mm geeignet. Es ist für Arbeitsbedingungen mit mehreren Durchmessern optimiert und rastet durch Anpassen des Expansionsmechanismus fest an der Rohrinnenwand ein, um eine stabile Bearbeitung von Rohren verschiedener Größen zu gewährleisten.

F: Ist dieser Rohranfaser einfach vor Ort zu bedienen?

A: Dank seines leichten und tragbaren Designs kann das Befestigungssystem das Rohr einfach durch interne Expansion festklemmen. Befestigungselemente lassen sich einfach mit nur einem Schraubenschlüssel einstellen. Es bietet herausragende Vorteile für das Schneiden von Rohren mit großem Durchmesser vor Ort.

F: Wie sieht es mit der Fasenqualität und der Betriebssicherheit aus?

A: Hohe Sicherheit wird erreicht, da das Rohr stationär bleibt, während sich der Fräser zum Anfasen dreht. Es erzeugt verformungsfreie, gratfreie und saubere Schnitte, ideal für Anwendungen, die eine hohe Schweißqualität erfordern.

Q: What are the capabilities in terms of power supply and processable materials?

A: Es stehen mehrere Energieoptionen zur Verfügung, einschließlich Mehrspannungsmotor- oder Motorantrieb für netzunabhängige Feldstandorte. Es kann verschiedene Rohre wie Kunststoff, Kupfer, Aluminium, Kohlenstoffstahl, Edelstahl und Titan verarbeiten.

Technische Dokumentation

Dokumentationsanforderungen

Alle gelieferten Zeichnungen und technischen Dokumente für die Innenausdehnungsrohr-Anfasmaschine müssen den geltenden internationalen oder nationalen Normen und Spezifikationen entsprechen. Für alle Einheiten in der ausrüstungsbezogenen Software und den Zeichnungen der Maschine muss SI (Internationales Einheitensystem) verwendet werden. Sämtliche Unterlagen müssen auf Chinesisch bereitgestellt werden.

Dokumentationsergebnisse

Ein gedruckter Satz der vollständigen Dokumentation sowie eine elektronische Kopie.

Dokumentumfang

Packliste (einschließlich der mit der Ausrüstung gelieferten Ersatzteile und Zubehörteile)

Bedienungsanleitung des Geräts, Konformitätsbescheinigung, Garantiebescheinigung und Betriebsanweisungen

Elektrische Schaltpläne, Anschlussverdrahtungspläne, mechanische Zeichnungen, hydraulische Schaltpläne und Fundamentzeichnungen der Ausrüstung

Bedienungsanleitungen und Konformitätszertifikate für wichtige ausgelagerte Komponenten
