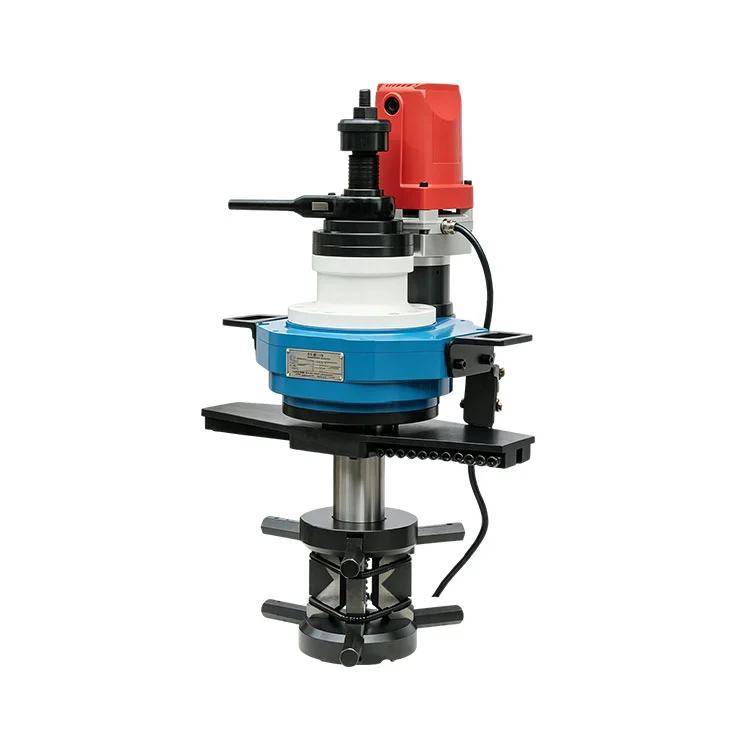

Kaltschneidender Rohranfaser

Der von Xianjin Pipeline unabhängig entwickelte und hergestellte Kaltschneid-Rohranfaser ist ein tragbares Rohranfasgerät, das mit einer Vielzahl von Materialien kompatibel ist: Kunststoff, Kupfer, Messing, Eisen, Kohlenstoffstahl, Aluminium, Edelstahl, Edelstahl und Titan. Es stehen mehrere Leistungsoptionen zur Verfügung, darunter Mehrspannungsmotoren oder Motorantrieb. Es passt sich den unterschiedlichen Standortbedingungen an und unterstützt den Feldeinsatz ohne Stromversorgung.

Kernvorteile

Überlegene Struktur und Leistung

Diese Serie von Rohranfasmaschinen zum Kaltschneiden wurde auf der Grundlage umfassender Marktforschung und Benutzerfeedback entwickelt und verfügt über neuartige Reduzier-, Expansions-, Klemm- und Vorschubmechanismen. Es ist stabil und leicht und bietet eine bemerkenswerte Leistung für die Bearbeitung von Rohren mit großem Durchmesser vor Ort.

Einfache und zuverlässige Bedienung

Das Innenspreizsystem hält Werkstücke fest. Für die Einstellung der Befestigungskomponenten ist nur ein Schraubenschlüssel einer Einheitsgröße erforderlich. Die Bearbeitung erfolgt durch rotierende Fräser, während das Rohr statisch bleibthohe Betriebssicherheit.

Erstklassige Bearbeitungsqualität

Es produziertverformungsfreie, gratfreie und saubere Schnitte, durchweg geeignet für Szenarien mit hohen Anforderungen an die Schweißqualität.

Breite Kompatibilität

Kompatibel mit Kunststoff, Kupfer, Messing, Eisen, Kohlenstoffstahl, Aluminium, Edelstahl, Premium-Edelstahl und Titan. Zu den zahlreichen Leistungsoptionen gehören Mehrspannungsmotoren oder Motorantrieb, die den Feldeinsatz ohne Stromversorgung unter verschiedenen komplexen Bedingungen unterstützen.

Technische Spezifikationen

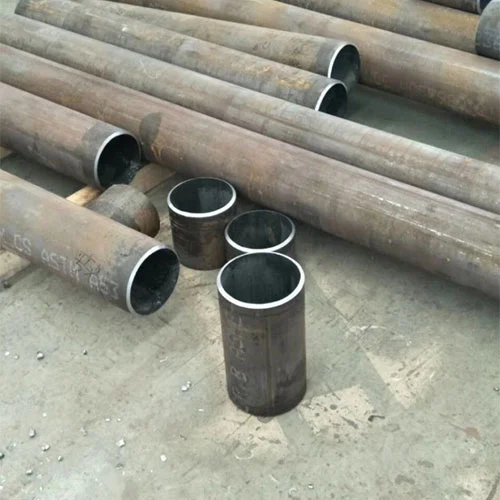

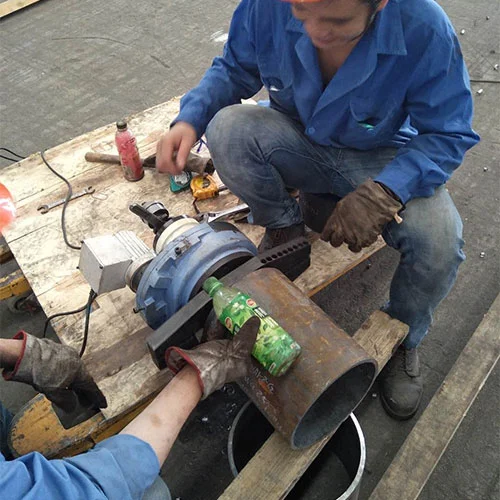

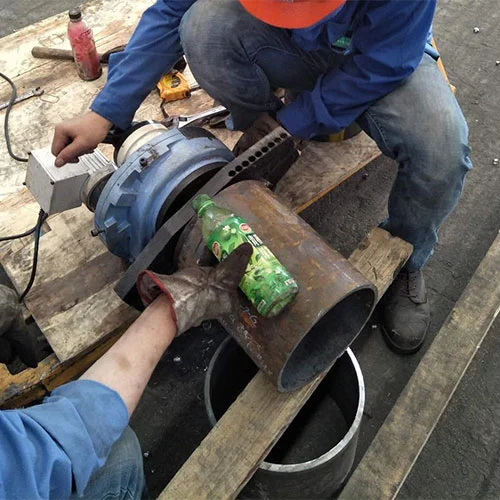

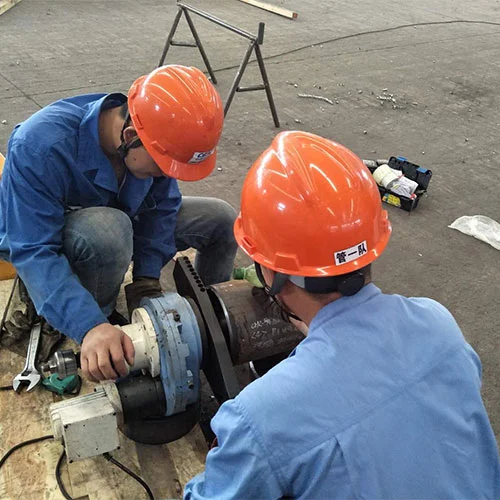

Technischer Fall

Warum uns wählen?

Integrierte technische Stärke

Integriert Forschung und Entwicklung, Design, Produktion, Vertrieb und Kundendienst. Unterstützt durch erfahrenes und erfahrenes technisches Personal verbessern wir unsere Produkte kontinuierlich und bieten maßgeschneiderte, nicht standardmäßige Lösungen.

Umfangreiches Produktportfolio

Umfassendes Sortiment an mechanischen Kaltschneide- und Anfasmaschinen für Rohre und Platten. High-End-Modelle mit Servoantrieb erfreuen sich großer Beliebtheit. Die Produkte dienen der Luft- und Raumfahrt-, Kernenergie-, Chemie-, Pharma- und anderen Pipelineindustrie.

Zuverlässige Lieferkapazität

Liegt im Jangtse-Delta. Pflanzenbereich um1000m², Jahresproduktion von Hunderten Einheiten pro Modell, ausreichender Ersatzteilvorrat.

Globaler Markt & Vor-Ort-Service

Die Produkte werden landesweit verkauft und nach Russland, Malaysia, Singapur, Kasachstan usw. exportiert. Mit umfangreicher Erfahrung in der Installation und Wartung von Rohrleitungen führen wir Rohrschneide- und Anfasungsprojekte vor Ort durch.

Technische Innovation

Xianjin Pipeline verfolgt kontinuierliche Forschungs- und Entwicklungsinnovationen, um die Stabilität, Effizienz und Automatisierung der Kaltschneide-Rohranfasmaschine zu verbessern. Es rationalisiert den Betrieb, ermöglicht Automatisierung und Mensch-Maschine-Interaktion und erleichtert den Bedienern die hohe Arbeitsbelastung im Vergleich zu herkömmlichen halbautomatischen Modi.

FAQ

F: Welchen Bearbeitungsbereich bietet die Innenausdehnungs-Anfasmaschine ND352?

A: Diese Kaltschneide-Rohranfasmaschine verfügt über einen breiten Bearbeitungsbereich und deckt Rohrdurchmesser von ab150 mm bis 300 mm. Es steht eine flexible Modellauswahl entsprechend unterschiedlicher Rohrdurchmesserspezifikationen zur Verfügung, um den Bearbeitungsanforderungen unter verschiedenen Arbeitsbedingungen gerecht zu werden.

F: Welche Fasenprofile können mit der ND352 Innenausdehnungs-Anfasmaschine hergestellt werden?

A: Die ND352 Innenausdehnungs-Anfasmaschine ist auf die individuellen Anforderungen der Kunden zugeschnitten und kann flexibel mehrere Abschrägungsprofile bearbeiten, darunterU-Fase, Einzel-V-Fase und J-Fasezur Anpassung an verschiedene Schweißverfahren und technische Standards.

F: Für welche Werkstücke eignet sich diese Anlage zur Bearbeitung?

A: Es wird häufig für die Bearbeitung von Rohren verschiedener Spezifikationen, Druckbehältern und Dampferzeugern verwendet. Es können sichere und schnelle Schneid- und Anfasvorgänge realisiert werden, um die Qualität des Werkstücks und die betriebliche Effizienz effektiv zu gewährleisten.

F: Welche wichtigen mechanischen Strukturen werden bei dieser Maschine übernommen?

A: Dieses Gerät verfügt über neuartige Reduktions-, Expansions-Klemm- und Vorschubmechanismen für verbesserte strukturelle Stabilität und bessere Tragbarkeit. Es verfügt über einen Ratschen-Handvorschub für hohe Effizienz und hervorragende Bearbeitungsqualität bei maximaler axialer Vorschubtiefe von50mmund Vorschubgeschwindigkeit im Bereich von0,07–0,1 mm.

Technische Standards

Für den Rohranfaser zum Kaltschneiden (Konstruktion, Herstellung) und seine Ersatzteile müssen zusätzlich zu den in der Spezifikation angegebenen technischen Parametern und Anforderungen die neuesten Ausgaben der nationalen Standards (GB), der Industriestandards (JB, DL...) und der internationalen Standards (SI, ANSI, ASME, AWS, API, DIN, ISO) befolgt werden. Nachfolgend sind die für Produktdesign und Herstellung angewandten Standards aufgeführt:

Allgemeiner Code für den Bau und die Abnahme der Installation mechanischer Geräte GB50231-98

Richtlinien für die Sicherheitskonstruktion elektrischer Geräte GB4064-1983

Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen GB 5226.1-2002

Kennzeichnung isolierter Leiter GB4884-85

Code zur Anerkennung der Bauqualität von Stahlkonstruktionen GB 50205-2002

Code für die Bemessung von Stahlkonstruktionen GB 50017-2003

Herstellungsstandard für Prozessrohrleitungen: ASTM B31.3

Internationale Standards (SI, ANSI, AWS, API, DIN, ISO)
