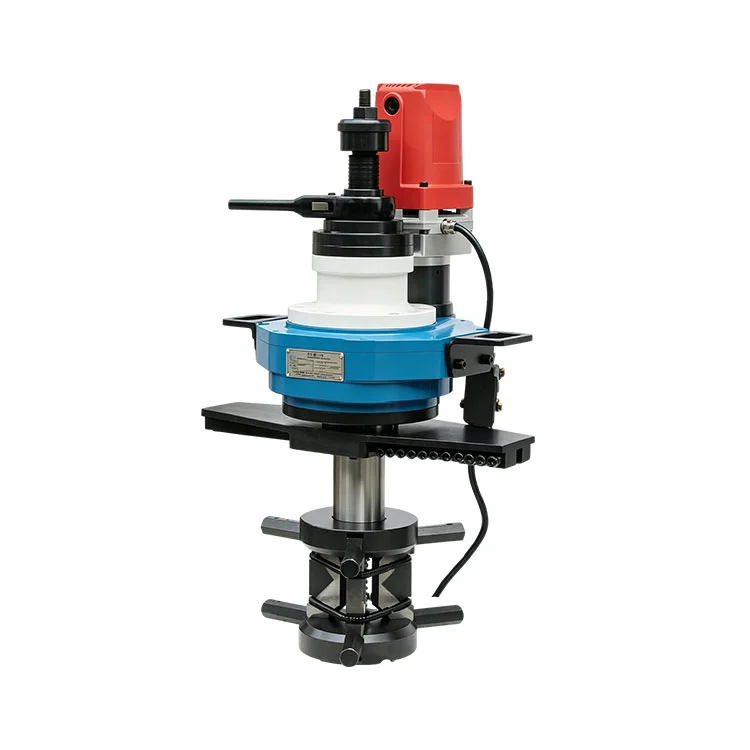

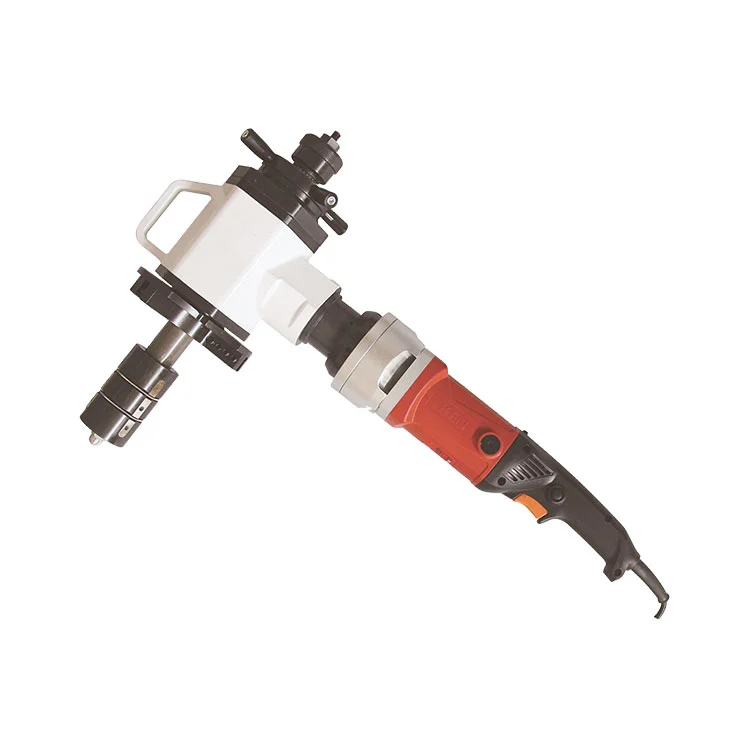

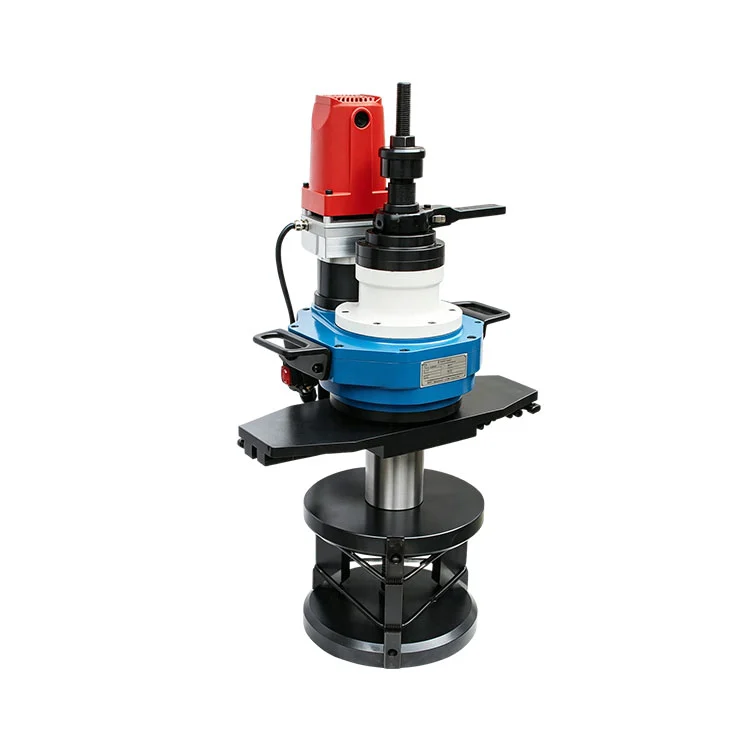

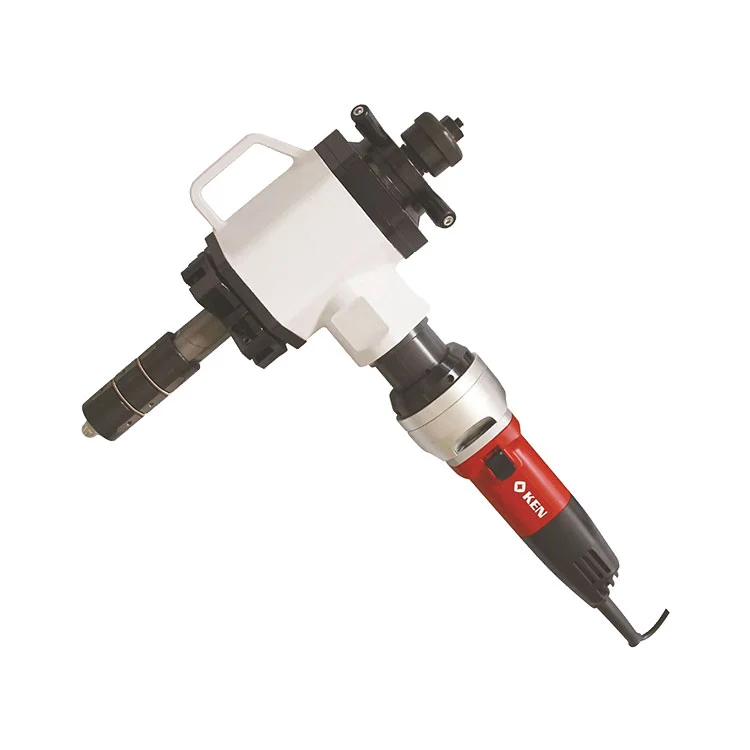

Am Innendurchmesser montierte Rohrendenvorbereitungsmaschine

Diese am Innendurchmesser montierte Rohrendenvorbereitungsmaschine wurde auf der Grundlage jahrelanger Marktforschung entwickelt und hergestellt. Ausgestattet mit innovativen Reduzier-, Expansions-, Klemm- und Vorschubmechanismen zeichnet sich das Gerät durch eine robuste Struktur und hervorragende Tragbarkeit aus. Es ist für Rohrdurchmesser von 65 mm bis 159 mm geeignet, mit einer maximal verarbeitbaren Wandstärke von 15 mm. Die vielseitig einsetzbare Maschine ermöglicht das effiziente Schneiden und Anfasen von Metallrohren wie Kohlenstoffstahl, Edelstahl und legiertem Stahl.

Produktvorteile

Kompakt und handlich

Die am Innendurchmesser montierte Rohrendenvorbereitungsmaschine ist leichtgewichtig, einfach zu transportieren und zu tragen und eignet sich für den Vor-Ort-Betrieb von Rohrleitungen mit großem Durchmesser. Das Innendehnspannsystem fixiert Werkstücke mühelos. Eine schnelle Einstellung ist mit nur einer Schlüsselgröße möglich.

Sicher und hochwertig

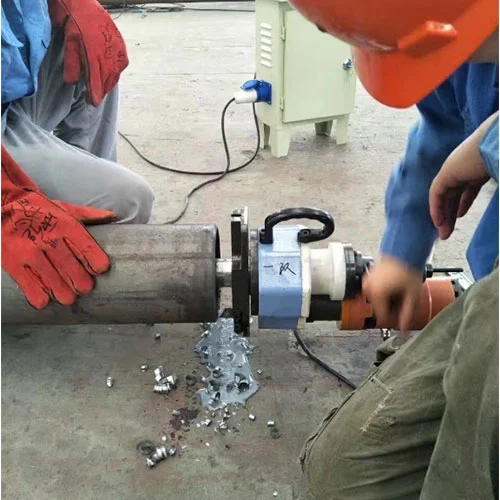

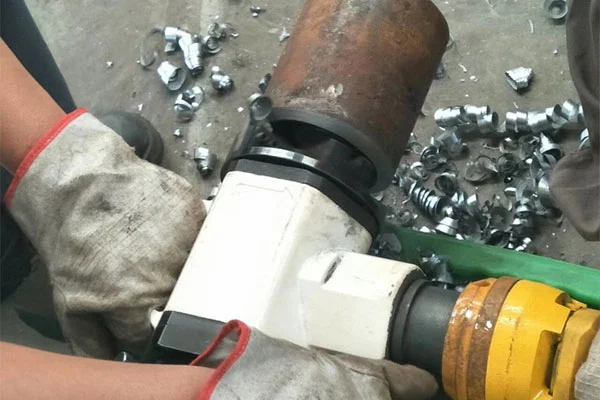

Das Rohr bleibt stationär, während die Schneidwerkzeuge zum Anfasen rotieren, was eine hohe Betriebssicherheit gewährleistet. Bearbeitete Schnitte sind verzerrungsfrei, gratfrei und gleichbleibend sauber, perfekt geeignet für hochwertige Schweißanforderungen.

Vielseitige Leistung

Es stehen mehrere Energieoptionen zur Verfügung. Motoreinheiten mit unterschiedlichen Spannungen passen zu verschiedenen regionalen Bedingungen; Motorgetriebene Versionen unterstützen Feldeinsätze ohne Stromversorgung.

Breite Kompatibilität

Unterstützt die Bearbeitung verschiedener Rohrmaterialien: Kunststoff, Kupfer, Messing, Eisen, Kohlenstoffstahl, Aluminium, Edelstahl, Premium-Edelstahl und Titan.

Technische Spezifikationen

Technischer Fall

Technische Standards

Für die am Innendurchmesser montierte Rohrendenvorbereitungsmaschine (Konstruktion, Herstellung) und ihre Ersatzteile müssen zusätzlich zu den in der Spezifikation angegebenen technischen Parametern und Anforderungen die neuesten Ausgaben der nationalen Standards (GB), der Industriestandards (JB, DL…) und der internationalen Standards (SI, ANSI, ASME, AWS, API, DIN, ISO) befolgt werden. Nachfolgend sind die für Produktdesign und Herstellung angewandten Standards aufgeführt:

Allgemeiner Code für den Bau und die Abnahme der Installation mechanischer Geräte GB50231 98

Richtlinien für die Sicherheitskonstruktion elektrischer Geräte GB4064 1983

Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen GB 5226.1 2002

Kennzeichnung isolierter Leiter GB4884 85

Code für die Anerkennung der Bauqualität von Stahlkonstruktionen GB 50205 2002

Code für die Gestaltung von Stahlkonstruktionen GB 50017 2003

Herstellungsstandard für Prozessrohrleitungen: ASTM B31.3

Internationale Standards (SI, ANSI, AWS, API, DIN, ISO)

Technische Dokumentation

Dokumentationsanforderungen

Alle gelieferten Zeichnungen und technischen Dokumente für die Rohrendenvorbereitungsmaschine mit Innendurchmesser müssen den geltenden internationalen oder nationalen Normen und Spezifikationen entsprechen. Für alle Einheiten in der ausrüstungsbezogenen Software und den Zeichnungen der Maschine muss SI (Internationales Einheitensystem) verwendet werden. Sämtliche Unterlagen müssen auf Chinesisch bereitgestellt werden.

Dokumentationsergebnisse

Ein gedruckter Satz der vollständigen Dokumentation sowie eine elektronische Kopie.

Dokumentumfang

Packliste (einschließlich der mit der Ausrüstung gelieferten Ersatzteile und Zubehörteile)

Bedienungsanleitung des Geräts, Konformitätsbescheinigung, Garantiebescheinigung und Betriebsanweisungen

Elektrische Schaltpläne, Anschlussverdrahtungspläne, mechanische Zeichnungen, hydraulische Schaltpläne und Fundamentzeichnungen der Ausrüstung

Bedienungsanleitungen und Konformitätszertifikate für wichtige ausgelagerte Komponenten

FAQ

F: Was sind die Hauptparameter dieser Innenexpansions-Anfasmaschine?

A: Diese am Innendurchmesser montierte Rohrendenvorbereitungsmaschine kann mehrere Fasenformen wie V-Typ, I-Typ und U-Typ verarbeiten, wodurch die Anforderungen verschiedener Schweißprozesse vollständig erfüllt werden und die Anforderungen an die Fasenverarbeitung unter verschiedenen Arbeitsbedingungen erfüllt werden. Der Bearbeitungsrohrdurchmesserbereich der Anlage beträgt 65–159 mm, die maximale Bearbeitungswandstärke kann 15 mm erreichen und die Drehzahl des Schneidkopfes beträgt 35 U/min.

F: Was sind die Merkmale der Verarbeitungstechnologie?

A: Es wird ein vollständiger Kaltumformprozess angewendet, ohne die Eigenschaften des Rohrmaterials zu verändern. Der manuelle Vorschub mit Ratsche sorgt für hohe Effizienz und hervorragende Bearbeitungsqualität. Die interne Expansionsstruktur mit Schnellverschluss ermöglicht eine schnelle Montage an jeder Position entlang der Rohrleitung.

F: Welche Werkstücke kann es verarbeiten?

A: Es führt das Schneiden und Anfasen von Rohren aus Kohlenstoffstahl, Edelstahl, legiertem Stahl und anderen Metallen durch. Es ermöglicht außerdem ein sicheres und schnelles Schneiden von Rohren, Druckbehältern und Dampferzeugern verschiedener Spezifikationen.

F: Wo wird diese Maschine eingesetzt?

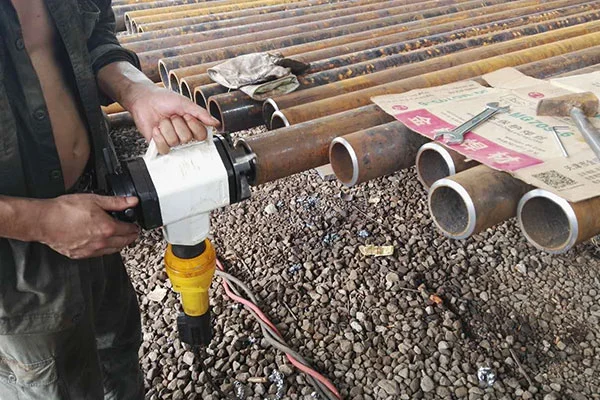

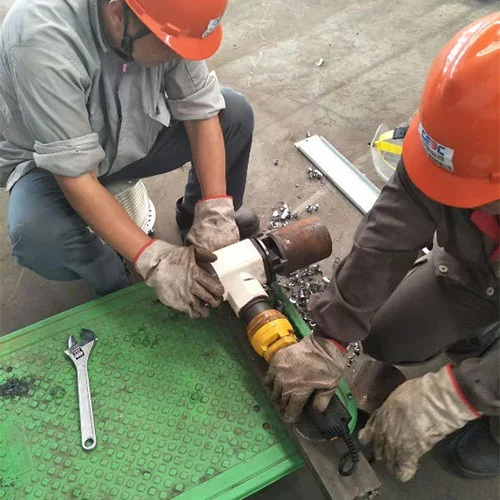

A: Weit verbreitet für Rohrinstallationen und Notfallreparaturen in der Öl-, Petrochemie-, Erdgas-, Lebensmittel-, Kessel-, Pharma-, Kernenergie- und Veranstaltungsbauindustrie. Es ist leicht und tragbar und bietet hervorragende Vorteile für das Schneiden großer Durchmesser vor Ort.
