Für industrielle Pipeline-Projekte, bei denen es auf Genauigkeit, Effizienz und zuverlässige Schweißvorbereitung ankommt,Xianjinbietet fortschrittliche Rohrbearbeitungslösungen. Es istHochpräzise Fasenschneidemaschinekombiniert präzise CNC-Zuführung, integrierte, auf einem Rahmen montierte Konstruktion und gleichzeitiges Schneiden und Anfasen, um Herstellern dabei zu helfen, die Produktionskonsistenz zu verbessern und die Installationszeit vor Ort zu verkürzen.
Eine hochpräzise Fasenschneidemaschine dient zum Schneiden von Rohren und zum Vorbereiten ihrer Enden für das Schweißen in einem kontrollierten, wiederholbaren Prozess. Durch die Kombination von Schneid- und Anfasvorgängen tragen moderne Geräte dazu bei, die Nachbearbeitung zu reduzieren, die Maßhaltigkeit zu verbessern und die Rohrleitungsfertigung zu rationalisieren. In diesem Artikel werden die Funktionsprinzipien, Hauptmerkmale, technischen Spezifikationen, industriellen Anwendungen und Kaufüberlegungen der Maschine erläutert. Außerdem wird erläutert, wie die SME-II-Serie von Xianjin auf Installationseffizienz, Rohrhandhabung und Verarbeitungsgenauigkeit für anspruchsvolle Industrieumgebungen abzielt.
1. Was ist eine hochpräzise Fasenschneidemaschine?
2. Warum ist Präzision beim Rohranfasen wichtig?
3. Was sind die Hauptmerkmale der Maschine von Xianjin?
4. Technische Spezifikationen und Modellauswahl
5. Wie hilft das integrierte Skid-Mounted-Design?
6. Welche Branchen profitieren von dieser Ausrüstung?
7. So wählen Sie die richtige Fasenschneidemaschine aus

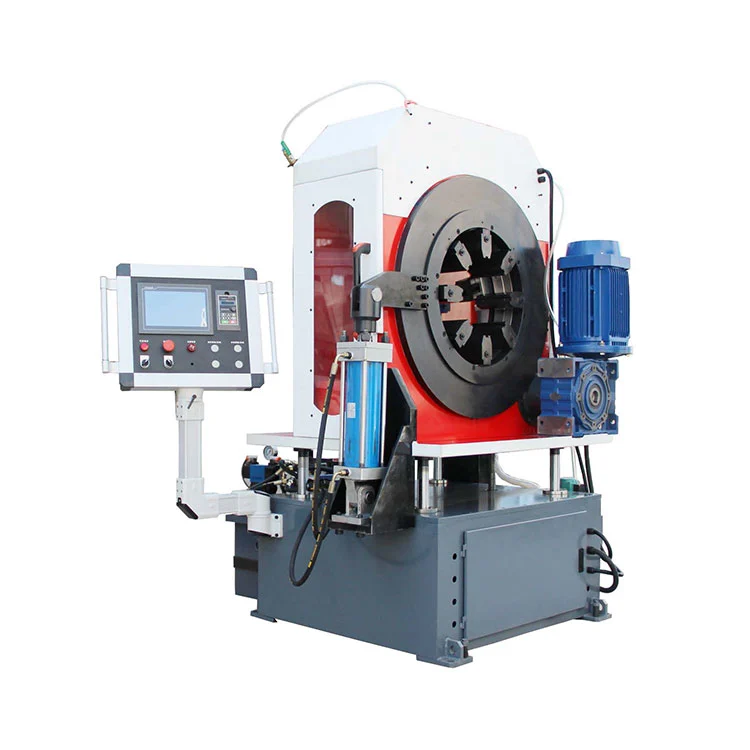

Eine hochpräzise Fasenschneidemaschine ist eine spezielle Industrieausrüstung, die Rohrabschnitte schneidet und präzise kontrollierte abgeschrägte Kanten zur Schweißvorbereitung formt. Anstatt sich auf separate Schneid-, Schleif- und Kantenbearbeitungsvorgänge zu verlassen, kann eine integrierte Maschine mehrere Bearbeitungsschritte in einem koordinierten Arbeitsablauf durchführen.
Durch das Abschrägen entsteht eine abgewinkelte Kante, die dabei hilft, eine Verbindung für das Schweißen vorzubereiten. Die erforderliche Geometrie hängt von den Rohrabmessungen, der Wandstärke, der Verbindungskonfiguration, den Schweißverfahren und den geltenden technischen Standards ab. Die richtige Vorbereitung unterstützt die gleichmäßige Passung der Verbindung und hilft Schweißern, das vorgegebene Schweißprofil zu erreichen.
Die hochpräzise Fasenschneidemaschine von Xianjin Pipeline wurde gemeinsam mit China National Chemical Engineering No. 16 Construction Co., Ltd. (CNCEC 16) entwickelt und kombiniert Erfahrung in der Pipelineverarbeitung mit praktischen technischen Anforderungen.
Die Ausrüstung ist besonders relevant für Projekte, die eine wiederholbare Rohrendenvorbereitung, eine effiziente Installation und eine konsistente Bearbeitung über mehrere Rohrgrößen hinweg erfordern. Weitere Lösungen finden Sie auf der Produktseite der Hochpräzisions-Fasenschneidemaschine.
Die Rohrendenvorbereitung wirkt sich direkt auf die Qualität und Effizienz des nachfolgenden Schweißens aus. Wenn die Schnittabmessungen oder die Fasengeometrie übermäßig variieren, müssen Bediener möglicherweise zusätzliches Schleifen, Ausrichtungsanpassungen oder wiederholte Messungen durchführen, bevor mit dem Schweißen begonnen werden kann.
Ein präzisionsorientierter Bearbeitungsprozess trägt auf verschiedene Weise zur Bewältigung dieser Herausforderungen bei.
Die Maschinengenauigkeit allein garantiert jedoch keine Schweißnahtqualität. Richtige Werkzeuge, sicheres Spannen, Materialbeschaffenheit, Bedienerschulung und Inspektionsverfahren bleiben von entscheidender Bedeutung. Käufer sollten die Leistung anhand der tatsächlichen Toleranzen und Schweißanforderungen ihrer Projekte bewerten.
Die Maschine verwendet einen 380-V-Motor mit variabler Frequenz und einen präzisen CNC-Vorschubmechanismus. Gemäß den Produktspezifikationen von Xianjin kann die Vorschubgenauigkeit ±0,07 mm erreichen. Der kontrollierte Vorschub unterstützt eine stabile Bearbeitung und hilft dem Bediener, konstante Bearbeitungsbedingungen aufrechtzuerhalten.
Das System mit variabler Frequenz ermöglicht außerdem die Anpassung der Arbeitsgeschwindigkeit an die Bearbeitungsanforderungen und trägt so dazu bei, Produktivität und Schnittstabilität in Einklang zu bringen.
Durch die Kombination von Schneiden und Fasenvorbereitung in einem Arbeitsablauf können Werkstücktransfers und unnötige Handhabung reduziert werden. Die Maschine unterstützt mehrere Bearbeitungskonfigurationen, einschließlich Schneiden mit einseitigem Anfasen, doppelseitigem Anfasen und zusammengesetztem Anfasen, je nach ausgewähltem Vorgang und Werkzeug.
Für Produktionsteams besteht der Hauptvorteil in einem effizienteren Weg vom Rohrohr zum schweißfertigen Bauteil.

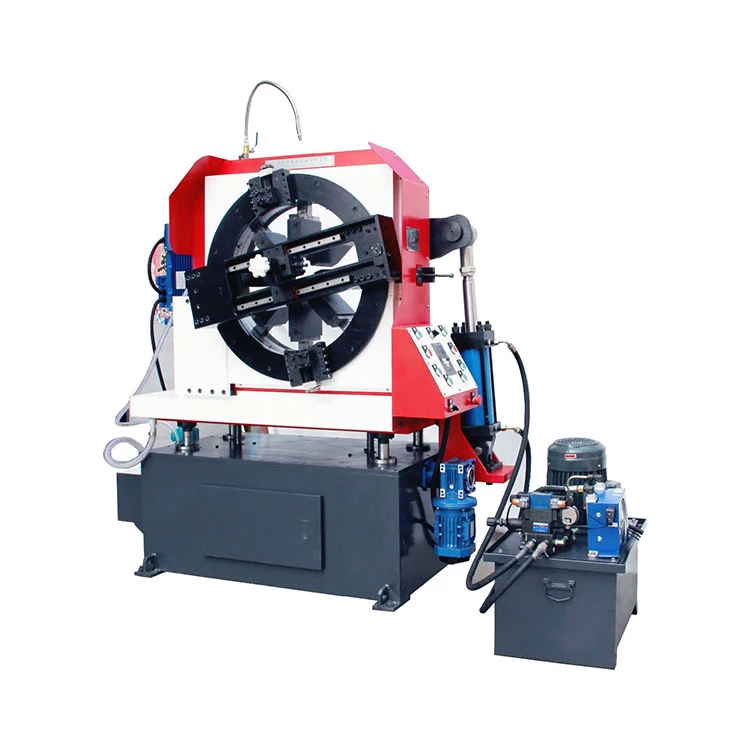

Eine sichere Werkstückpositionierung ist für die Präzisionsbearbeitung von grundlegender Bedeutung. Die Ausrüstung von Xianjin umfasst hydraulische Klemm- und automatische Vorschub- und Rückzugsfunktionen, um eine kontrollierte Verarbeitung zu unterstützen. Zu den weiteren Funktionen gehören je nach Konfiguration das automatische Heben, die Laser-Werkzeugeinstellung sowie die drahtlos gesteuerte automatische Zuführung und Entladung.
Modulare Schnellwechselwerkzeuge helfen dabei, unterschiedliche Anfasanforderungen zu erfüllen. Ein intelligentes Touchpanel mit voreingestellten Parametern vereinfacht zudem die Routinebedienung. Nach Angaben des Herstellers können neue Bediener nach etwa 30 Minuten Schulung selbstständig arbeiten, obwohl der tatsächliche Schulungsbedarf von der Vorerfahrung und den Verfahren vor Ort abhängt.
Zusammen sollen diese Funktionen die Wiederholbarkeit verbessern, manuelle Eingriffe reduzieren und anspruchsvolle Pipeline-Fertigungspläne unterstützen.
Bei der Auswahl einer hochpräzisen Fasenschneidmaschine sollten Käufer den Bearbeitungsbereich, die Rohrwandstärke und die Klemmkonfiguration an ihre tatsächlichen Produktionsanforderungen anpassen. Xianjin listet mehrere SME-II-Modelle für unterschiedliche Rohrdurchmesser auf.
| Modell | Bearbeitungsbereich | Maximale Wandstärke | Klemmkonfiguration |
|---|---|---|---|
| SME-168-II | 30–168 mm | ≤50 mm | 4-Backen-Hydraulik, ein- oder beidseitiges Spannen |
| SME-325-II | 80–325 mm | ≤50 mm | 6-Backen-Hydraulik, ein- oder beidseitiges Spannen |
| SME-426-II | 126–426 mm | ≤50 mm | Hydraulische Klemmung; Bestätigen Sie die Konfiguration für das ausgewählte Modell |
| SME-530-II | 230–530 mm | ≤50 mm | 8-Backen-Hydraulik, ein- oder beidseitiges Spannen |
| SME-630-II | 325–630 mm | ≤50 mm | Hydraulische Klemmung; Bestätigen Sie die Konfiguration für das ausgewählte Modell |
| SME-762-II | 457–762 mm | ≤50 mm | Hydraulische Klemmung; Bestätigen Sie die Konfiguration für das ausgewählte Modell |
Hinweis: Die Spezifikationen basieren auf den veröffentlichten Modellinformationen des Herstellers. Bestätigen Sie vor der Bestellung die endgültige Konfiguration, Rohrkompatibilität und Verarbeitungsgrenzen mit Xianjin.
Zu den weiteren veröffentlichten Leistungsdetails gehören:
Die tatsächliche Leistung hängt vom Rohrmaterial, der Wandstärke, der Fasengeometrie, den Werkzeugen, den Bedienerverfahren und den Produktionsbedingungen ab. Käufer sollten eine Beurteilung der Musterverarbeitung anfordern, wenn für ein Projekt eine bestimmte Toleranz oder ein bestimmtes Finish erforderlich ist.
Die Installation der Ausrüstung kann zu erheblichen Verzögerungen führen, wenn ein Projekt eine präzise Ausrichtung, wiederholte Anpassungen und eine fachmännische Inbetriebnahme erfordert. Xianjin begegnet dieser Herausforderung mit einer integrierten, auf einem Schlitten montierten Struktur, die wichtige Maschinenkomponenten auf einer einheitlichen Plattform vereint.
Der Hersteller gibt an, dass die Montage vor Ort unter geeigneten Bedingungen innerhalb von etwa einer Stunde abgeschlossen werden kann. Dieses Design soll die Installationskomplexität reduzieren und die Zeit zwischen der Ankunft der Ausrüstung und der Produktionsvorbereitung verkürzen.
| Bewertungsfaktor | Konventioneller Installationsansatz | Integrierter, auf Kufen montierter Ansatz |
|---|---|---|
| Gerätelayout | Komponenten erfordern möglicherweise eine separate Positionierung und Ausrichtung | Hauptmodule sind auf einer gemeinsamen Plattform integriert |
| Standortvorbereitung | Möglicherweise sind mehr Ausrichtungs- und Inbetriebnahmearbeiten erforderlich | Entwickelt, um die Montage und Anpassung vor Ort zu reduzieren |
| Projektplanung | Die Installationsdauer kann je nach Standortbedingungen variieren | Unterstützt eine schnellere Gerätebereitstellung |
| Rohrhandhabung | Unterschiedliche Rohrgrößen erfordern möglicherweise zusätzliche Höhenanpassungen | Das Design mit niedriger Mitte gewährleistet eine konstante Rohrdurchgangshöhe innerhalb des angegebenen Bereichs |
| Wartungsplanung | Hängt von der individuellen Maschinenkonfiguration ab | Das integrierte Layout kann die Organisation der Ausrüstung und Routineprüfungen vereinfachen |
Das SME-II-Design verwendet außerdem eine aufgehängte Struktur mit niedriger Mitte und ein Vier-Pfosten-Gleitstabilisierungssystem. Der Hersteller gibt eine einheitliche Rohrdurchgangsmittenhöhe über den angegebenen Rohrbereich von 30–630 mm an, während das Modell SME-762-II über einen größeren angegebenen Bearbeitungsbereich verfügt. Bestätigen Sie den anwendbaren Mittenhöhenbereich für das genaue Modell, bevor Sie den Materialtransport planen.
Bei Projekten mit begrenzten Installationsfenstern, häufigen Rohrgrößenänderungen oder anspruchsvoller Baustellenlogistik können diese Designüberlegungen ebenso wichtig sein wie die Schnittgeschwindigkeit.
Hochpräzises Rohrschneiden und Fasenvorbereitung unterstützen ein breites Spektrum industrieller Anwendungen. Xianjin identifiziert petrochemische Verarbeitung, Lebensmittel- und Getränkeproduktion, Biomedizin, Energie und Energie als relevante Sektoren.
Bei Edelstahlanwendungen sollten Käufer die Materialqualität, die Oberflächenanforderungen, die Kontaminationskontrolle sowie die Eignung von Schneidwerkzeugen und Kühlanordnungen berücksichtigen. Die Maschine sollte nach dem tatsächlichen Herstellungsverfahren und nicht nur nach dem Branchennamen ausgewählt werden.
Je nach Werkstück und Projektumfang können auch andere Geräte aus dem Xianjin-Sortiment relevant sein, darunter Rohrschneide- und Anfaslösungen, Rohrendenbearbeitungsmaschinen sowie CNC-Schneide- und Anfasmaschinen.
Die Auswahl der Ausrüstung nur auf der Grundlage der angegebenen Geschwindigkeit oder Präzision kann zu Unstimmigkeiten zwischen der Maschine und der Produktionslinie führen. Ein praktischer Auswahlprozess beginnt beim Werkstück und endet mit der Überprüfung des kompletten Betriebsaufbaus.
Schätzen Sie den täglichen oder stündlichen Durchsatz anhand realistischer Zykluszeiten, einschließlich Beladen, Spannen, Bearbeiten, Entladen und Inspektion. Ein angegebener Schneidzyklus entspricht nicht unbedingt dem gesamten Produktionszyklus. Überlegen Sie, wie oft Werkzeuge gewechselt werden müssen und ob die Maschine als eigenständige Einheit oder als Teil einer automatisierten Linie betrieben werden soll.
Überprüfen Sie die verfügbare Stellfläche, die Stromversorgung, die Hebeausrüstung, die Vorkehrungen für den Materialtransport und den Kühlbedarf. Fragen Sie den Hersteller nach Inbetriebnahme, Bedienerschulung, Ersatzteilen, Garantieleistungen und technischem Support für den vorgesehenen Einsatzort.
Fordern Sie vor der Erteilung einer Bestellung eine schriftliche Bestätigung des ausgewählten Modells, des Bearbeitungsbereichs, der Werkzeuge, der Spannanordnung, des mitgelieferten Zubehörs, des Lieferplans und der Abnahmekriterien an. Vereinbaren Sie bei kritischen Anwendungen eine Vorführung oder einen Probetest mit repräsentativem Rohrmaterial.
Diese Prüfungen helfen Käufern, Geräte anhand messbarer Produktionsanforderungen zu vergleichen, anstatt sich auf allgemeine Behauptungen über Präzision oder Effizienz zu verlassen.
Sein Hauptzweck besteht darin, Rohrabschnitte zu schneiden und ihre Enden für das Schweißen mit kontrollierten Abmessungen und Fasengeometrie vorzubereiten. Durch die Kombination dieser Vorgänge können separate Bearbeitungsschritte, die Werkstückhandhabung und die manuelle Endbearbeitung reduziert werden, wenn die erforderlichen Ergebnisse erzielt werden.
Den veröffentlichten Produktinformationen von Xianjin zufolge erreicht der Präzisions-CNC-Vorschubmechanismus eine Vorschubgenauigkeit von bis zu ±0,07 mm. Diese Zahl bezieht sich auf die Vorschubgenauigkeit und sollte nicht automatisch als Gesamtmaßtoleranz jedes fertigen Werkstücks interpretiert werden.
Die veröffentlichte Modellpalette reicht von 30–168 mm für den SME-168-II bis 457–762 mm für den SME-762-II. Das passende Modell hängt vom erforderlichen Durchmesserbereich, der Wandstärke und der Klemmkonfiguration ab. Bestätigen Sie vor dem Kauf alle Betriebsgrenzen beim Hersteller.
Ja. Als kompatible Materialien nennt Xianjin Edelstahl 304/316 und legierten Stahl. Die tatsächliche Eignung hängt von den Materialspezifikationen, der Wandstärke, den Schneidwerkzeugen, den Kühlanordnungen und der erforderlichen Kantenqualität ab.
Xianjin gibt an, dass das integrierte, auf einem Rahmen montierte Design unter geeigneten Bedingungen eine Montage vor Ort innerhalb von etwa einer Stunde ermöglichen kann. Standortbereitschaft, externe Verbindungen, Sicherheitsprüfungen und projektspezifische Inbetriebnahmeanforderungen können sich auf die Zeit bis zum Beginn der Produktion auswirken.
Bestätigen Sie die Rohrdurchmesser- und Wandstärkenbereiche, die Fasengeometrie, die Materialqualitäten, die erforderlichen Toleranzen, die Produktionskapazität, die mitgelieferten Werkzeuge, die Installationsbedingungen, die Lieferbedingungen, die Garantie und den Kundendienst. Eine schriftliche technische Bestätigung trägt dazu bei, sicherzustellen, dass die ausgewählte Konfiguration der beabsichtigten Anwendung entspricht.
Eine hochpräzise Fasenschneidemaschine kann Industrieherstellern dabei helfen, die Rohrendenvorbereitung zu verbessern, konsistente Bearbeitungsbedingungen aufrechtzuerhalten und unnötige Arbeitsschritte zwischen dem Schneiden und der Schweißvorbereitung zu reduzieren. Für Käufer sind Werkstückkompatibilität, geprüfte Genauigkeit, realistischer Durchsatz, Installationsanforderungen und langfristiger technischer Support die wichtigsten Überlegungen.
Xianjin Pipeline kombiniert Erfahrung in der Pipelineverarbeitung mit seinem integrierten, auf Kufen montierten SME-II-Design, präziser CNC-Zuführung, hydraulischer Klemmung und mehreren Bearbeitungskonfigurationen. Das Angebot an Rohrbearbeitungsgeräten bietet Optionen für unterschiedliche Durchmesserbereiche und industrielle Anforderungen.
Wenn Sie eine hochpräzise Fasenschneidemaschine für ein bevorstehendes Pipeline-Projekt evaluieren,Kontaktieren Sie unsum Ihre Rohrabmessungen, Materialqualitäten, Fasenspezifikationen, Produktionsziele und Installationsbedingungen zu besprechen. Xianjin kann Ihnen dabei helfen, ein geeignetes Modell zu identifizieren, technische Details zu bestätigen und Anpassungs- und Kundendienstoptionen für Ihre Anwendung zu erkunden.
