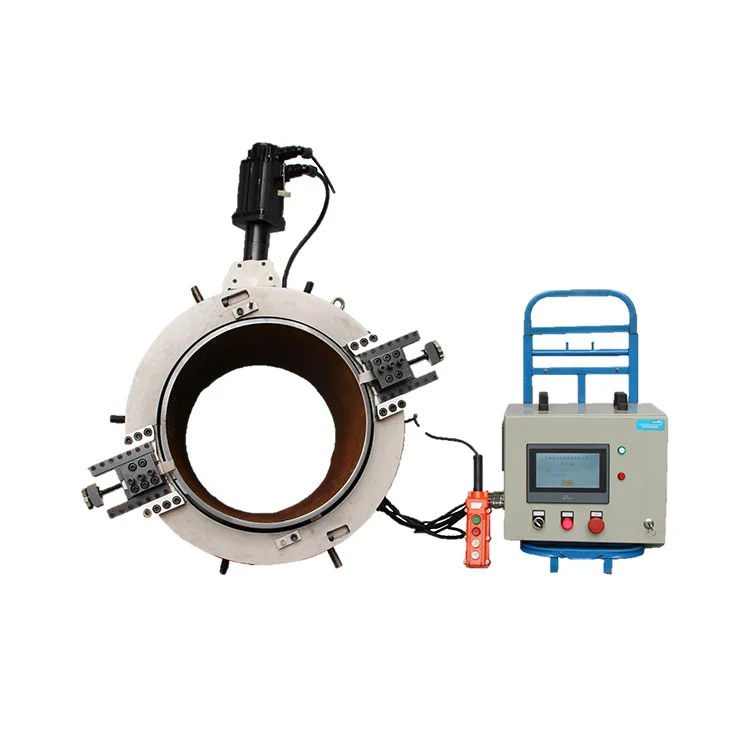

Servobetriebene Anfasmaschine mit externer Klemme

Diese aus einer hochdichten und hochfesten Legierung gefertigte, servoangetriebene Anfasmaschine mit externer Klemme integriert Schneid- und Anfasfunktionen. Die Verbindung zum Servomotor erfolgt über Schnellkupplungen für eine einfache Plug-and-Play-Montage. Der abgestimmte Servomotor verfügt über ein explosionsgeschütztes Design mit erhöhter Sicherheit. Zahlreiche Schutzmaßnahmen unterdrücken Funken, Lichtbögen und gefährliche hohe Temperaturen und ermöglichen so einen sicheren BetriebExplosionsgefährdete Bereiche der Zone 2.

Produktvorteile

Integrierte One-Pass-Bearbeitung

Diese aus einer hochfesten Legierung mit hoher Dichte gefertigte, servoangetriebene Anfasmaschine mit externer Klemme unterstützt den Servoantrieb für kombiniertes Schneiden und Anfasen. Automatische Orbitalwerkzeuge sorgen für einen hohen Materialabtrag in einem Durchgang und produzieren soGratfreie, verzugsfreie Rohrenden. Auswechselbare Fräser erzeugen mehrere Fasenwinkel für sofortige Schweißbereitschaft.

Bequeme Bedienung vor Ort

Leicht und tragbar, ideal für die Feldbearbeitung mit großem Durchmesser. Nackenbelastete, einstellbare Lager gepaart mit einem verstärkten unteren Laufring sorgen für eine stabile Leistung. Schnelles Spannen mit Ein-Schlüssel-Verstellung. Das Design des rotierenden Werkzeugs mit stationärem Rohr verbessert die Betriebssicherheit.

Verschiedene Leistungskonfigurationen

Mehrere Energieoptionen: Mehrspannungsmotor oder Motorantrieb für stromlose Bedingungen außerhalb des Standorts. Servo-Schnellkupplungen ermöglichen diesPlug-and-Play-Setupfür eine schnelle Neukonfiguration in verschiedenen Standortumgebungen.

Breite Material- und Anwendungskompatibilität

Funktioniert mit Kunststoff, Kupfer, Messing, Eisen, Kohlenstoffstahl, Aluminium, Edelstahl, hochwertigem Edelstahl und Titan. Nicht standardmäßige Größen und spezielle Fasenprofile sind anpassbar. Weit verbreitet für die Vorbereitung von Rohren vor dem Schweißen in der Erdöl-, Petrochemie-, Lebensmittel-, Getränke- und Molkereiindustrie, der Pharmaindustrie, der Metallurgie, der Wasseraufbereitung, dem Schiffbau und der Energieindustrie.

Technische Spezifikationen

Einführung in den servobetriebenen Motor

Der Servomotor für eine servoangetriebene Anfasmaschine mit externer Klemme bietet herausragende Vorteile. Das Servosteuerungssystem ermöglicht eine hochpräzise Regelung mit geschlossenem Regelkreis und sorgt im Vergleich zu herkömmlichen Antrieben für eine bessere dynamische Reaktion, Positioniergenauigkeit und Stabilität beim Schneiden. Es ist energieeffizient und wartungsarm, senkt die Betriebskosten, unterstützt die automatisierte kontinuierliche Produktion und verbessert die Anpassungsfähigkeit und Zuverlässigkeit der Ausrüstung unter rauen Arbeitsbedingungen.

1.Dieser Motor verfügt über eine explosionsgeschützte Konstruktion mit erhöhter Sicherheit. Es werden eine Reihe zuverlässiger Maßnahmen ergriffen, um Funken, Lichtbögen und gefährliche Hochtemperaturbedingungen zu unterdrücken und so einen sicheren Betrieb in explosionsgefährdeten Bereichen der Zone 2 zu ermöglichen.

2.Es verfügt über eine bürstenlose Erregung und ist mit einer rotierenden Gleichrichterscheibe und einem statischen Erregergehäuse für eine zuverlässige Leistung des Erregersteuerungssystems ausgestattet. Das schlupfabhängige Erregerschalten mit positiver Polarität ist ohne Stoßbelastungen präzise. Das Erregersystem bietet einen zuverlässigen Schutz vor Schrittabweichungen und eine starke Resynchronisationsfähigkeit. Ein vernünftiges Schaltungsdesign verhindert eine abnormale Erwärmung der Entladewiderstände während des Betriebs und verfügt über einen großen Einstellbereich für den Erregerstrom.

3.Synchroner Hauptmotor, Wechselstromerreger und rotierende Gleichrichterscheibe sind koaxial angeordnet. Die Gleichrichterscheibe kann entweder zwischen Hauptmotor und Erreger oder an der Außenseite des Lagergehäuses montiert werden.

4.Schutzart des Gehäuses:IP54.

5.Es wird eine Isolationsstruktur der Klasse F angewendet; Der Anstieg der Wicklungstemperatur wird nach den Kriterien der Klasse B bewertet.

6.Ausgestattet mit einer Anti-Kondensations-Heizung mit erhöhter Sicherheit, die fest in der unteren Motorabdeckung montiert ist, um beim Abschalten Wärme und Feuchtigkeitsschutz zu bieten.

7.Es werden hochwertige Rohstoffe ausgewählt. Sowohl für elektrische als auch für mechanische Berechnungen sind ausreichend Spielräume vorgesehen, um die Anforderungen an Betriebssicherheit und Temperaturkontrolle für Motoren mit erhöhter Sicherheit zu erfüllen.

8.Eine umfassende Betriebsüberwachung ist implementiert: Im Hauptklemmenkasten sind selbstabgleichende Stromwandler mit erhöhter Sicherheit für den Differentialschutz eingebaut. Arbeits- und Ersatz-Pt100-Platin-Wärmewiderstände sind in Statorwicklungen eingebettet. Für beide Stirnseiten-Stehgleitlager sind lokale Temperaturanzeigen und Fernsignalanschlüsse vorhanden.

Auswahltabelle für den Schnittbereich

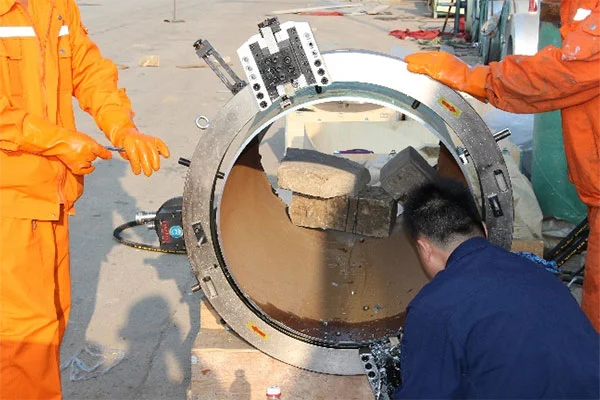

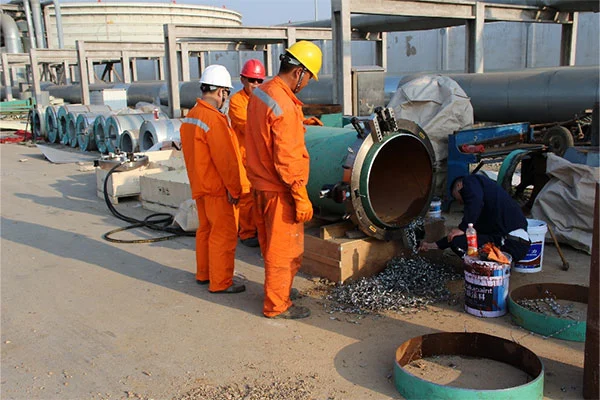

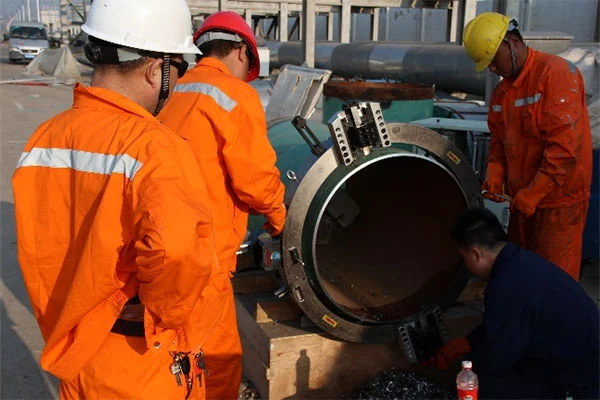

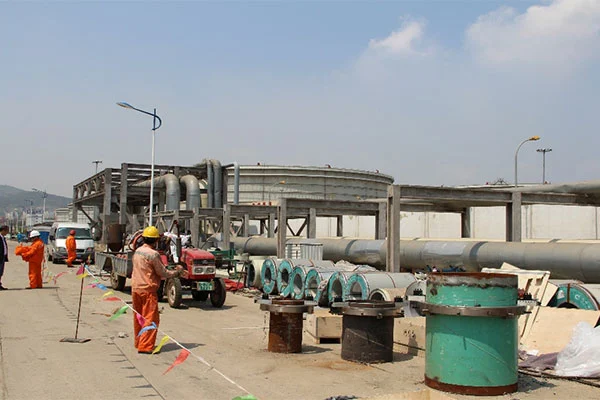

Technischer Fall

FAQ

F: Welche Arten von Fasen unterstützt die Maschine und welchen Bearbeitungsbereich bietet sie?

A: Die servoangetriebene Anfasmaschine mit Außenklemmung kann maßgeschneiderte Fasen herstellen und deckt einen Bearbeitungsbereich von bis zu ab2500 mmmit Modellauswahl nach Bedarf möglich. Über Rohre hinaus ermöglicht es das sichere und effiziente Schneiden und Anfasen von Druckbehältern und Dampferzeugern.

F: Ist der Servomotor explosionsgeschützt?

A: Es ist mit einem explosionsgeschützten Servomotor mit erhöhter Sicherheit ausgestattet. Mehrere Schutzmaßnahmen eliminieren die Gefahr von Funken, Lichtbögen und hohen Temperaturen und ermöglichen einen sicheren BetriebExplosionsfähige Atmosphäre der Zone 2. Es verfügt überSchutzart IP54UndIsolierung der Klasse F. Eingebaute Stillstandsheizungen und Pt100-Temperatursensoren unterstützen die lokale Auslesung und Fernsignalübertragung.

F: Was sind die Hauptanwendungsbereiche?

A: Weit verbreitet in der Erdöl-, Petrochemie-, Erdgas-, Schiffbau- und Offshore-Industrie, Energieerzeugung, Metallurgie, Wasseraufbereitung, Pharma- und Lebensmittelverarbeitungsindustrie. Es erfüllt die Anforderungen für die Vorfertigung, Installation und Notfallreparatur vor Ort und eignet sich besonders für komplexe Bedingungen wie netzunabhängige Feldstandorte und gefährliche explosionsgefährdete Umgebungen.

F: Ist die Stromquelle austauschbar?

A: Diese Produktserie unterstützt austauschbare Hydraulik-, Elektro-, Pneumatik- und Servoleistungsmodule. Flexible Leistungskonfigurationen ermöglichen die Auswahl von Mehrspannungsmotoren oder Motorantrieben entsprechend den regionalen und Standortbedingungen und machen es für netzunabhängige Feldeinsätze geeignet.

F: Über Bearbeitungsqualität und maßgeschneiderte Dienstleistungen?

A: Es bietet einen hohen Materialabtrag und eine hohe Effizienz mit integriertem Schneiden und Anfasen. Die fertigen Rohrenden sindglatt, gratfrei und verzerrungsfrei. Durch den Wechsel der Fräser können unterschiedliche Fasenwinkel erreicht werden. Für spezielle Bearbeitungsanforderungen sind kundenspezifische Sondergrößen und spezielle Fasenprofile erhältlich.
