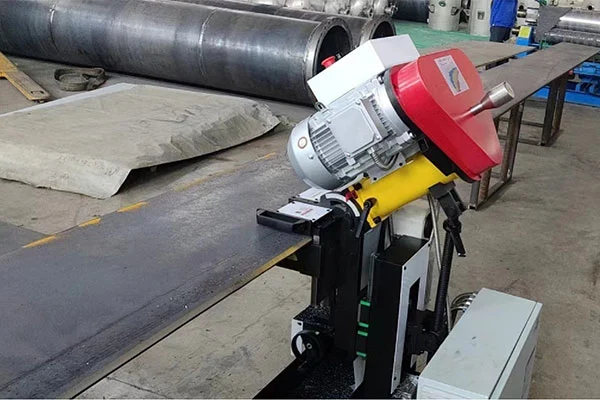

Als führender Hersteller und Lieferant von Rohrleitungsausrüstung in China bringt Xianjin Pipeline die automatische progressive Kantenfräsmaschine auf den Markt. Entwickelt für das Anfasen von Metallplatten vor dem Schweißen, verbessert es die Schweißqualität und Bearbeitungsgenauigkeit erheblich. Dank der Fräs-Kaltschnitt-Technologie vermeidet die Maschine thermische Verformungen während des Betriebs, behält die ursprünglichen Eigenschaften der Bleche bei und erfüllt die strengen Anfasungsanforderungen aller Branchen.
Die automatische progressive Kantenfräsmaschine wird für die Fasen- und Fasenbearbeitung von Metallplatten vor dem Schweißen verwendet und bietet eine hervorragende Fasenleistung für Edelstahl. Die Maschine unterstützt Fasenwinkel von 0° bis 60° und klemmt Blechstärken von 5–60 mm. Fasenbreitenbereiche in einem Durchgang: C0–C20 mm, maximal erreichbare Fasengröße C45 mm. Es zeichnet sich durch einfache Bedienung, hohen Durchsatz, präzise Bearbeitungswinkel und glatte Fasenoberflächen aus.
Die automatische progressive Kantenfräsmaschine ist mit zwei Hauptmotoren ausgestattet, die der europäischen Norm IEC entsprechen; 3-Phasen-Asynchron-Wechselstrom 3000Wx2. Ausgestattet mit rechtwinkligem IEC-Standard-Untersetzungsgetriebe: hohes Drehmoment, niedrige Drehzahl 400 W. Der robuste Maschinenkörper sorgt für eine stabile Leistungsabgabe.
Feineinstellung der Fasentiefe: 1,5 mm pro Durchgang. Fasenwinkel einstellbar von 0° bis 60°. Geschwindigkeit des Schneidkopfes: 800 U/min/min. Fahrgeschwindigkeit: 0–1,2 m/min mit variabler Frequenzsteuerung. Klemmbare Plattenstärke: 5~60 mm. Fasenbreite in einem Durchgang C0~C20 mm, maximale Fasenbreite C45 mm. Arbeitssparende Bedienung und flexible Anpassung.

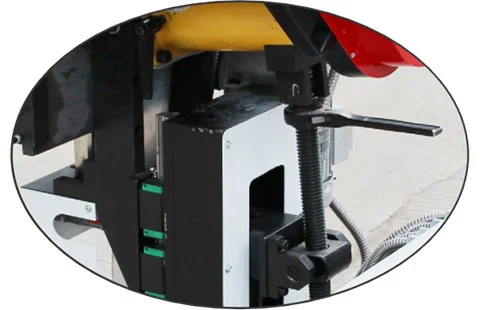

Selbstfahrendes Design, kein manuelles Halten erforderlich; selbstklemmend, um ein Ablösen der Kante zu verhindern. Eingebauter Luftzylinder zum automatischen Anheben des Körpers, Klemmhöhe 820–860 mm. Verschleißfeste Rollen passen sich verschiedenen Arbeitsbedingungen an. Kompakte Stellfläche, zentrale Spänesammlung und einfacher Werkzeugwechsel.

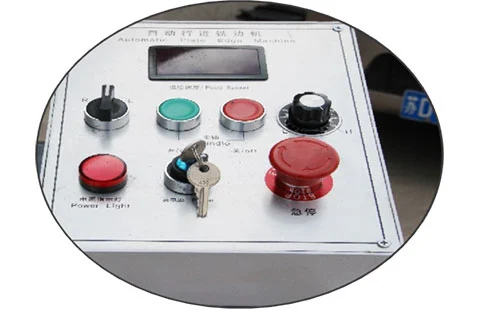

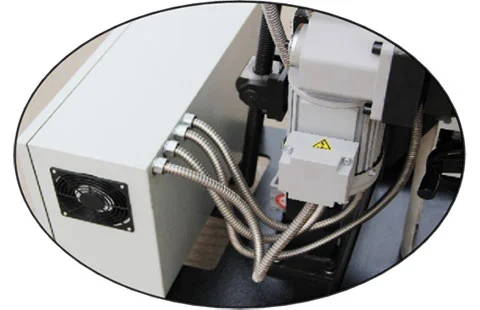

Erhöhte Sicherheit und Kapazität des Schaltschranks; Explosionsschutzart IP54. Kabelisolierung der Klasse F, Temperaturanstiegsschutz der Klasse B mit industriellen elektrischen Komponenten. Mehrere Sicherheitsschutzvorrichtungen für umfassende Sicherheit.
K/X-Fase
V/Y-Fase
0°-Fase
U/J-Fase

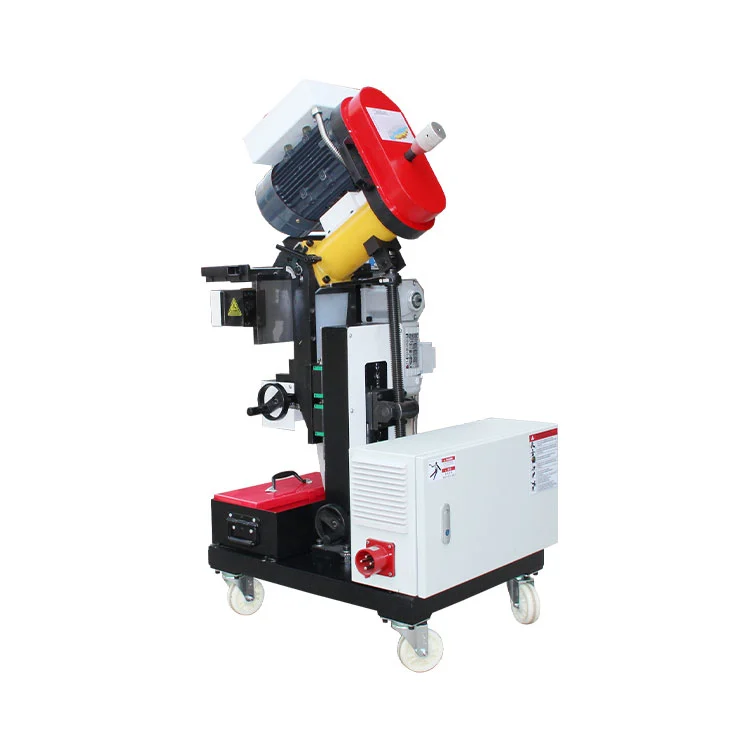

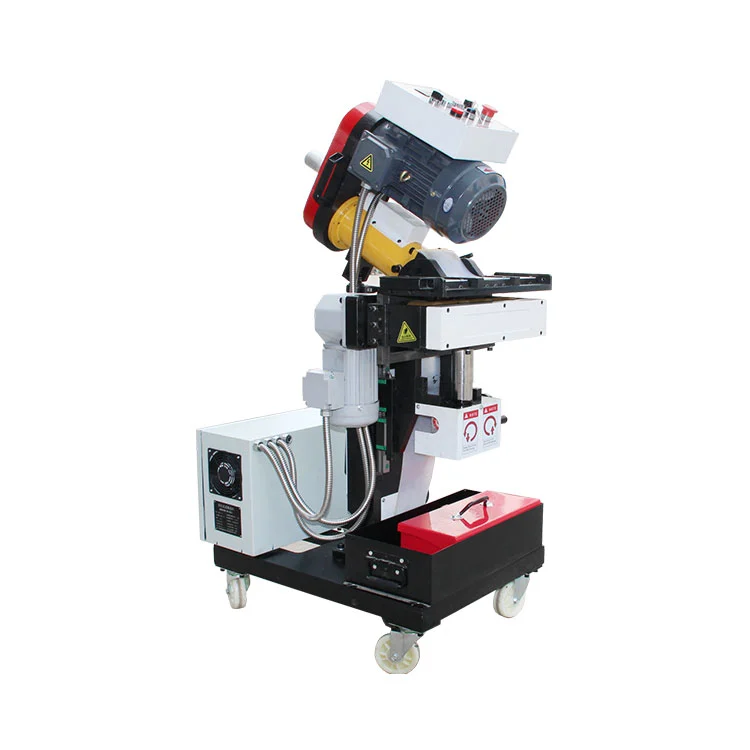

Automatische progressive Kantenfräsmaschine 2M-60
| Arbeitsmotor | Hocheffiziente Motoren von Shanghai Electric Machinery Works für den EU-Export, europäischer IEC-Standard | |||
| Stromspannung | Wechselstrom | Frequenz | Nenndrehzahl der Messerscheibe | |
| 380/220V | 3000W | 50 Hz/60 Hz | 800 U/min | |
| Vorschubmotor | Rechtwinkliger Wellenreduzierer, importiert aus Taiwan, europäischer IEC-Standard | |||
| Stromspannung | Wechselstrom | Frequenz | Fahrgeschwindigkeit des Rades | |
| 380/220V | 400W | 50/60 Hz | 0-10 U/min/min | |
| Automatischer Vorschub | Hochverschleißfeste Polyurethan-Laufschiene, automatischer Kantenrückzug, um ein Abdriften der Maschine zu verhindern. | |||
| Ele-Box | Ex-erweiterte elektrische Komponenten von Omron/Chint, Isolierung der Klasse F mit Überlast- und Explosionsschutz, IP54-Gehäuseschutz. | |||
| Größe-Gewicht | 800mm*690mm*1140mm-260kg | |||
| Abschrägungsmodus | K-Typ-, V-Typ-, Y-Typ-Fasen, Vorderseitenfasen, automatischer Vorschub und automatischer Vorschub. |
| Wurzelgesicht | Quantitativ kontrollierbare, konsistente Wurzelflächenretention. |
| Plattengröße | Werkstückabmessungen: ≥200×55 mm (L×B), keine obere Größenbeschränkung. |
| Abschrägungswinkel | Stufenlose Einstellung des Abschrägungswinkels von α0° bis α60° (kundenspezifischer Wert von α1 bis 80° verfügbar). |
| Vorschubgeschwindigkeit | Fahrgeschwindigkeit V0-1200 mm/min, variable Frequenz einstellbar. Fasengeschwindigkeit umgekehrt proportional zur Fasentiefe. |

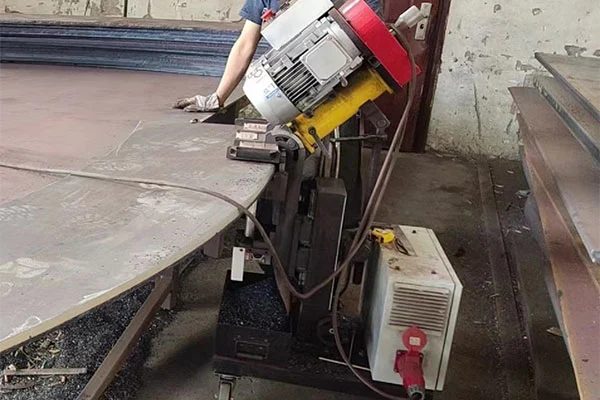

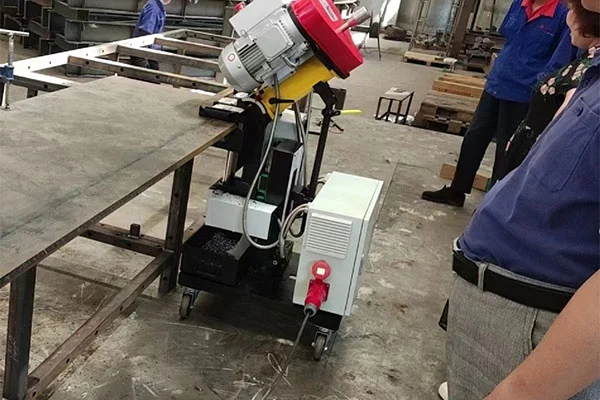

| Arbeitsmodus | Bei großen Blechen: Die Maschine fährt automatisch entlang der Blechkante, um eine automatische Abschrägung zu ermöglichen. Automatische Klemmung verhindert Kantenablösung. Für kleine Platten: Die Maschine bleibt stationär, während die Platte zum Abschrägen automatisch zugeführt wird. |
| Höhe | Großer Arbeitstischrahmen: 720–760 mm. Ausgestattet mit eingebauten Gasfedern zur automatischen Anpassung an Höhenunterschiede zwischen Boden und Platte. |
| Dicke | Seitliches Handrad für T5 mm–T60 mm. |
| Oberflächenrauheit | ≤Ra 3,2μm |

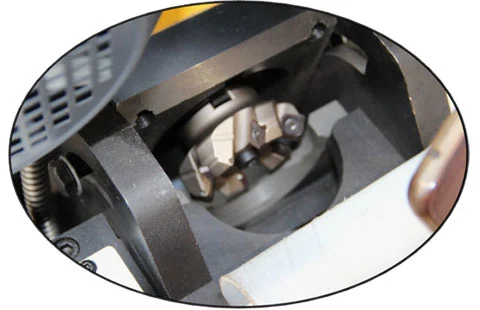

| Cutter | Wendeplattenfräser, ausgestattet mit 5 beschichteten Hartmetalleinsätzen. Geringe Kosten für Verbrauchsmaterialien und einfacher Austausch. |
| Leben einfügen | Lebensdauer pro Satz Einsätze: 600–800 m (Kohlenstoffstahl), 300–500 m (Edelstahl). Universelle Kompatibilität mit geringen Bearbeitungskosten. |
A: Diese automatische progressive Kantenfräsmaschine beseitigt die Nachteile des Brennschneidens und Schleifpolierens, wie z. B. hohe Arbeitsintensität, unregelmäßige Winkel, raue Fasenoberflächen und hohe Geräuschentwicklung. Es zeichnet sich durch einfache Winkeleinstellung, einfache Bedienung, Umweltfreundlichkeit und Energieeinsparung, präzise Winkel und glatte Oberflächen aus.
A: Es kann Bleche mit einer Dicke von 5 mm bis 60 mm spannen und bearbeiten und deckt damit mehrere Spezifikationen ab, von dünnen Blechen bis hin zu mitteldicken Blechen.
A: Der Fasenbearbeitungsbereich in einem Durchgang beträgt C0–C20 mm und die maximale Fasenspezifikation beträgt C45 mm.

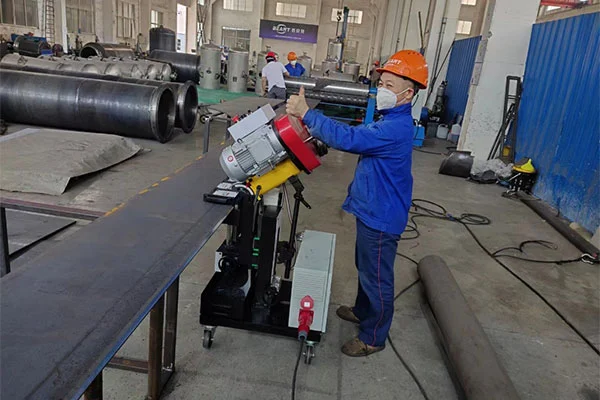

A: Es eignet sich für Offshore- und Schiffbau, Druckbehälter, Petrochemie, schwere Stahlkonstruktionen, Bergbaumaschinen, Kernkraftbau und Maschinenbau.
Diese Charge von Ausschreibungsgeräten (Konstruktion und Herstellung) und ihre Ersatzteile müssen zusätzlich zu den im Spezifikationsblatt angegebenen technischen Parametern und Anforderungen den neuesten nationalen Standards (GB), Industriestandards (JB, DL...) und internationalen Standards (SI, ANSI, ASME, AWS, API, DIN, ISO) entsprechen. Die für Produktdesign und -herstellung geltenden Standards lauten wie folgt:
