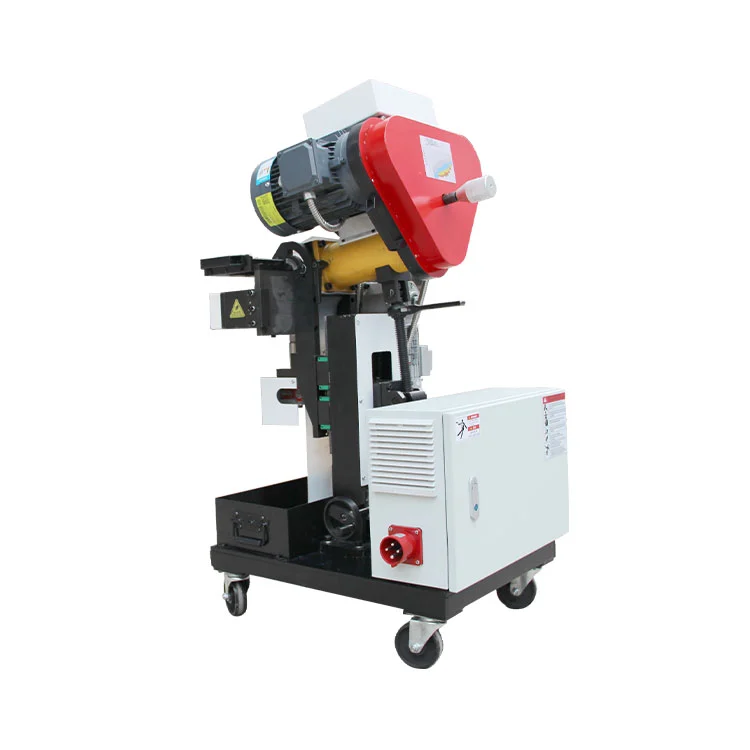

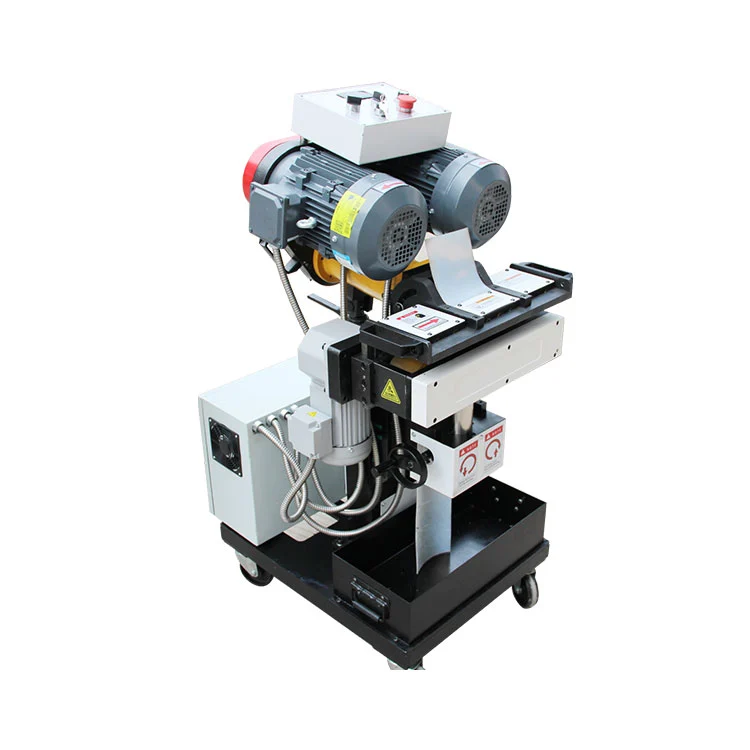

Automatische Plattenkantenfräsmaschine

Die automatische Plattenkantenfräsmaschine führt das Anfasen von Metallplatten vor dem Schweißen durch und zeichnet sich durch hervorragende Verarbeitungsmöglichkeiten für Edelstahl aus. Es verfügt über0°-60° Fasenwinkel, 5-80 mm Klemmplattenstärke, Fasenbreite in einem DurchgangC0-C20 mmund maximalC45 mm. Kompatibel mit Eisenmetallen (Kohlenstoffstahl, Gusseisen) und Nichteisenmaterialien (Edelstahl, Titan, Verbundwerkstoffe).

Produktmerkmale

Kraftvolle Leistung

Die automatische Plattenkantenfräsmaschine mit IEC-konformen Doppelhauptmotoren; 3-phasiger asynchroner Wechselstrom3000*2W; Orthogonalachsen-Reduzierer nach IEC-Standard;400-W-Ausgang mit hohem Drehmoment und niedriger Drehzahl. Der robuste Maschinenkörper sorgt für eine stabile Leistungsabgabe.

Kontrollierbare Präzision

Feineinstellung der Fasentiefe bei1,5 mm pro Schritt; einstellbarer Fasenwinkel:0°-60°; Messerkopfgeschwindigkeit:800 U/Min; Fahrgeschwindigkeit mit variabler Frequenz:0-1,2 M/Min. Geeignet für Plattenstärke5-80 mm; Fase in einem DurchgangC0-C20 mm, maximale AbschrägungC45 mm. Arbeitssparender Betrieb mit flexibler Anpassung.

Intelligente Selbstbedienung

Selbstfahrendes Design, kein manuelles Halten erforderlich; selbstklemmend, um ein Verrutschen der Kante zu verhindern. Eingebauter Luftzylinder für automatisches Anheben; Spannhöhe820-860 mm. Verschleißfeste Rollen passen sich verschiedenen Arbeitsbedingungen an. Kompakte Stellfläche, zentrale Spänesammlung, einfacher Werkzeugwechsel.

Sicherheitsschutz

Schaltschrank mit erhöhter Kapazität und erhöhter Sicherheit;Explosionsschutzklasse IP54; Kabelisolierung der Klasse F und Überhitzungsschutz der Klasse B mit elektrischen Komponenten in Industriequalität. Ausgestattet mit Multi-Sicherheitseinrichtungen für umfassende Sicherheitsgarantie.

Hauptabschrägungsmodus

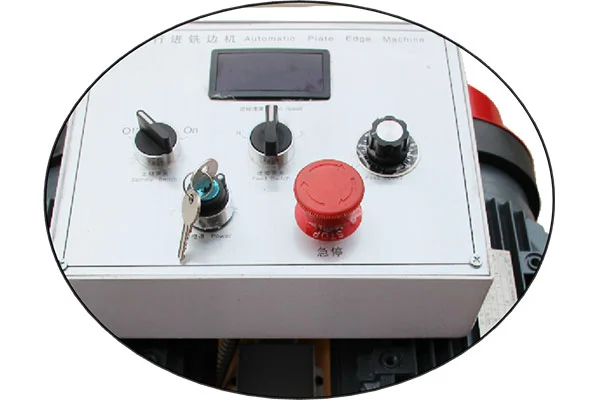

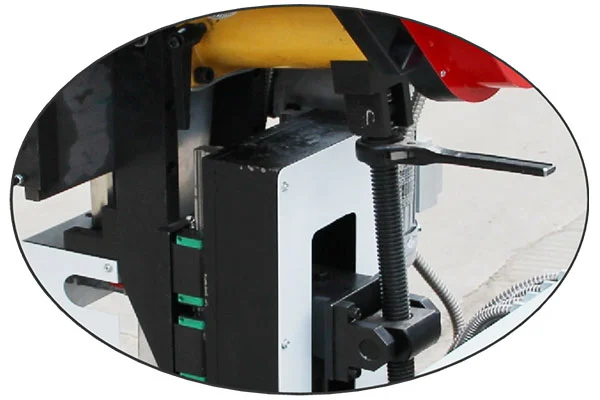

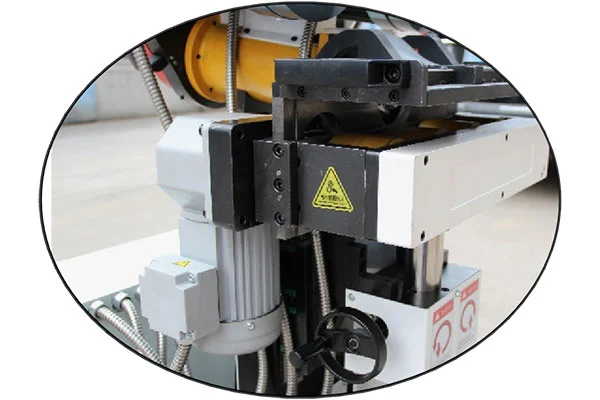

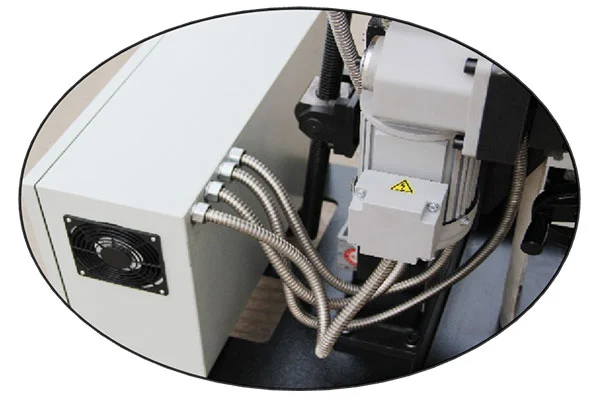

Detailansichten

Technische Spezifikationen

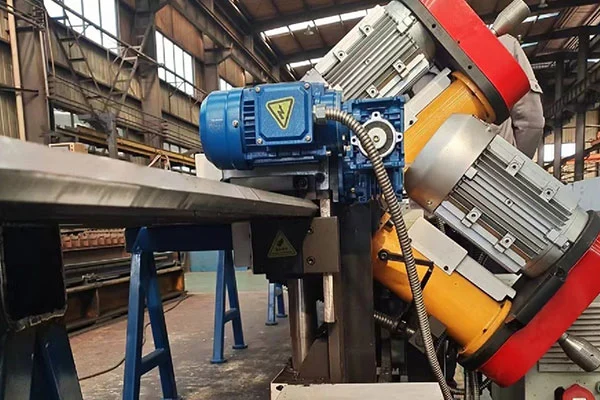

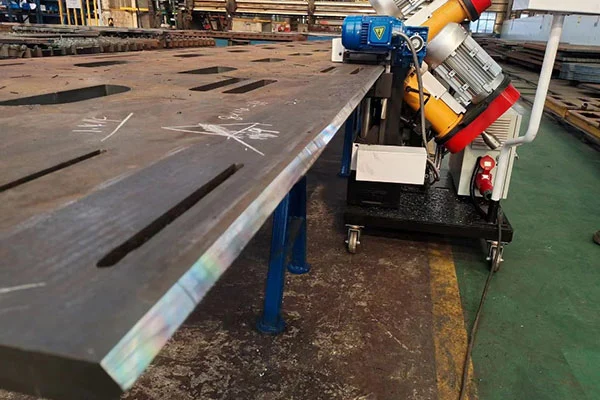

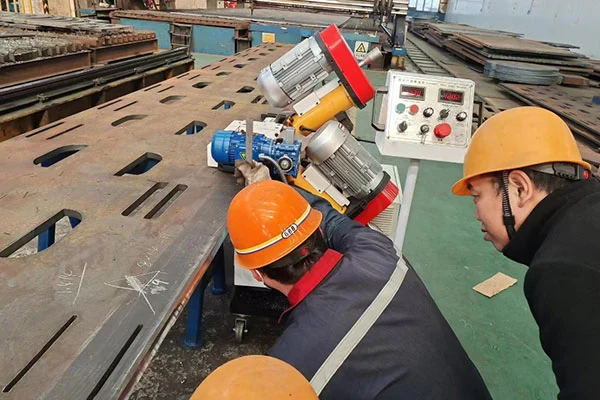

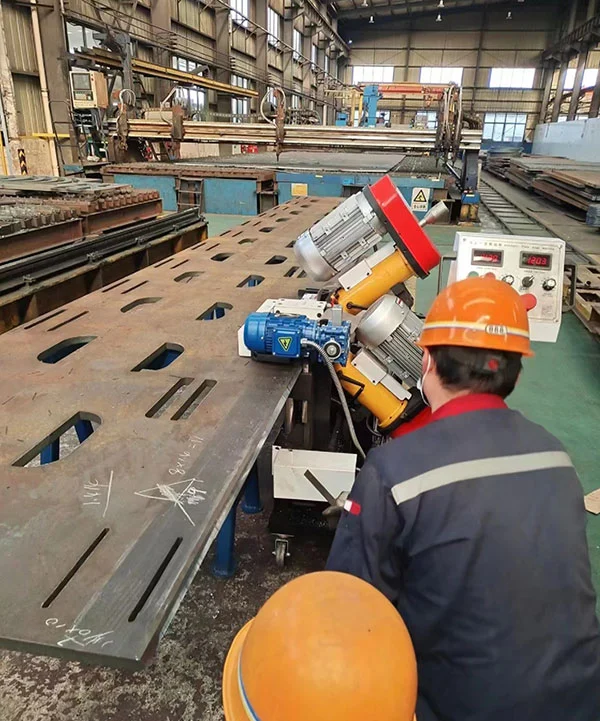

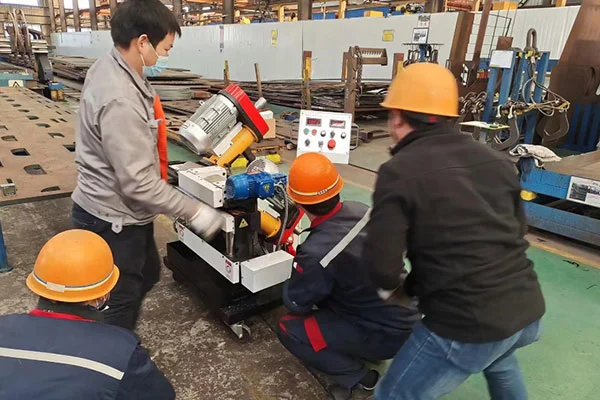

Anwendungsfälle vor Ort

Warum uns wählen?

Integrierte technische Stärke

Integriert Forschung und Entwicklung, Design, Produktion, Vertrieb und Kundendienst. Unterstützt durch erfahrenes und erfahrenes technisches Personal verbessern wir unsere Produkte kontinuierlich und bieten maßgeschneiderte, nicht standardmäßige Lösungen.

Umfangreiches Produktportfolio

Umfassendes Sortiment an mechanischen Kaltschneide- und Anfasmaschinen für Rohre und Platten. High-End-Modelle mit Servoantrieb erfreuen sich großer Beliebtheit. Die Produkte dienen der Luft- und Raumfahrt-, Kernenergie-, Chemie-, Pharma- und anderen Pipelineindustrie.

Zuverlässige Lieferkapazität

Liegt im Jangtse-Delta. Pflanzenbereich um1000m², Jahresproduktion von Hunderten Einheiten pro Modell, ausreichender Ersatzteilvorrat.

Globaler Markt & Vor-Ort-Service

Die Produkte werden landesweit verkauft und nach Russland, Malaysia, Singapur, Kasachstan usw. exportiert. Mit umfangreicher Erfahrung in der Installation und Wartung von Rohrleitungen führen wir Rohrschneide- und Anfasungsprojekte vor Ort durch.

Technische Innovation

Xianjin Pipeline verfolgt kontinuierliche Forschungs- und Entwicklungsinnovationen, um die Stabilität, Effizienz und Automatisierung der automatischen Plattenkantenfräsmaschine zu verbessern. Es rationalisiert den Betrieb, ermöglicht Automatisierung und Mensch-Maschine-Interaktion und erleichtert den Bedienern die hohe Arbeitsbelastung im Vergleich zu herkömmlichen halbautomatischen Modi.

FAQ

F1: Welche Hauptschrägenformen kann die Maschine produzieren?

A: Die automatische Plattenkantenfräsmaschine verarbeitet hauptsächlichK/X-, V/Y-, 0°- und U/J-Fasen.

F2: Wie groß ist der Einstellbereich des Fasenwinkels?

A: Die Einstellung des Fasenwinkels reicht von0°-60°.

F3: Wie groß ist die Fasenverarbeitungskapazität der Maschine?

A: Es unterstützt die quantitative Anpassung des Werkzeugvorschubs und -rückzugs. Die Fasenbreite bei einem Durchgang beträgtC0-20mm, und maximalC56mmkann durch mehrere Durchgänge erreicht werden.

F4: Was sind die Vorteile der Motor- und Untersetzungskonfiguration?

A: Sowohl der Motor als auch das Untersetzungsgetriebe entsprechen den europäischen IEC-Normen, liefern eine stabile Ausgangsleistung und sind für Projekte in der EU geeignet.
