7,5 kW hydraulisch angetriebene externe Klemm-Schneidfasenmaschine

In Kombination mit dem Standard-Hydraulikantriebswagen HB-7.5 bildet die hydraulisch angetriebene 7,5-kW-Außenklemmen-Schneidefasenmaschine ein komplettes Rohrschneide- und -fasensystem. Ausgestattet mit einem7,5-kW-MotorMit einer Yuken-Flügelzellenpumpe mit fester Verdrängung und einer langlebigen, reaktionsschnellen Patronenventil-Steuereinheit ist dieses System speziell für hydraulische Rohrschneider entwickelt und mit Rohrschneidegeräten nationaler und internationaler Marken kompatibelWACHS, Hytek und Tritoo.

Produktmerkmale

Geteilte Schnellmontage, Mehrpunktklemmung

Die hydraulisch angetriebene 7,5-kW-Außenklemmen-Schneidfasenmaschine ist mit einer zweiteiligen Spaltringstruktur ausgestattet und klemmt direkt an den Rohraußenflächen. Eine einzige Einrichtung führt sowohl das Schneiden als auch das Anfasen durch. Der schnelle Ein- und Ausbau vor Ort ermöglicht den Betrieb überall entlang der Pipeline. Zur Einstellung und sicheren Arretierung ist nur ein handelsüblicher Schraubenschlüssel erforderlich.

Kaltbearbeitung, vielseitige Fasenprofile

Durch den reinen Kaltschneideprozess bleiben die ursprünglichen Materialeigenschaften des Rohrs erhalten. Das Werkzeug rotiert gegen ein feststehendes Rohr und gibt nachverzugsfreie, gratfreie SchnitteIdeal für anspruchsvolles Schweißen. Benutzerdefinierte Fasengeometrien werden für verschiedene Rohrmaterialien unterstützt.

Weitreichende Kompatibilität, breites Anwendungsspektrum

Deckt Rohrdurchmesser abΦ10-2500 mm; Wählen Sie das richtige Modell entsprechend der Rohrdimension aus. Verarbeitet Rohrleitungen, Druckbehälter und Dampferzeugerkomponenten. Geeignet für Petrochemie-, Nuklear-, Pharma-, Kessel-, Lebensmittelverarbeitungs-, Bau- und Notfallreparaturprojekte, einschließlich netzunabhängigem Außendienst.

Hocheffiziente und tragbare, zuverlässige Stromversorgungslösungen

Durch die automatische Zufuhr entfällt die manuelle Abstimmung für einen hohen Durchsatz. Die leichte Konstruktion eignet sich hervorragend für die Bearbeitung großer Bohrungen vor Ort. Robuste, einstellbare Lager sorgen zusammen mit verstärkten Basisringen für robuste mechanische Stabilität. Antriebsoptionen: Elektromotor oder Verbrennungsmotor. Der Servomotor mit Plug-and-Play-Schnellanschlüssen passt sich den unterschiedlichen Standortbedingungen weltweit an.

Technische Spezifikationen

Einführung in den hocheffizienten 7,5-kW-Stromwagen

Der Standard-Hydraulikantriebswagen HB-7.5 ist eine kostengünstige Antriebseinheit für Rohrschneider, die sorgfältig auf der Grundlage jahrelanger Marktforschung und umfassender Benutzerrückmeldungen entwickelt und hergestellt wurde.

Unterstützt von a7,5-kW-MotorDas System verwendet eine Yuken-Flügelzellenpumpe mit fester Verdrängung und langlebige, reaktionsschnelle Patronenventile zur Steuerung.

Der HB-7.5 Standard Hydraulic Power Cart wurde speziell für hydraulische Rohrschneider entwickelt und ist mit Rohrschneidemaschinen nationaler und internationaler Marken kompatibelWACHS, Hytek und Tritoo (USA).

Technische Parameter des 7,5-kW-Hochleistungsfahrzeugs

Auswahltabelle für den Schnittbereich

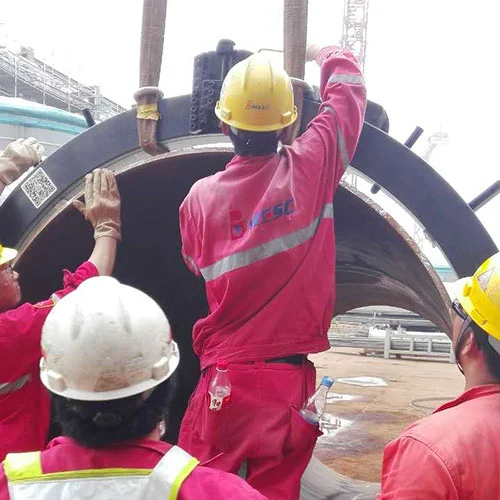

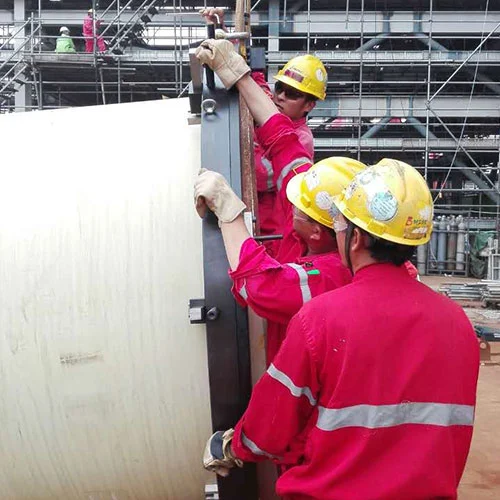

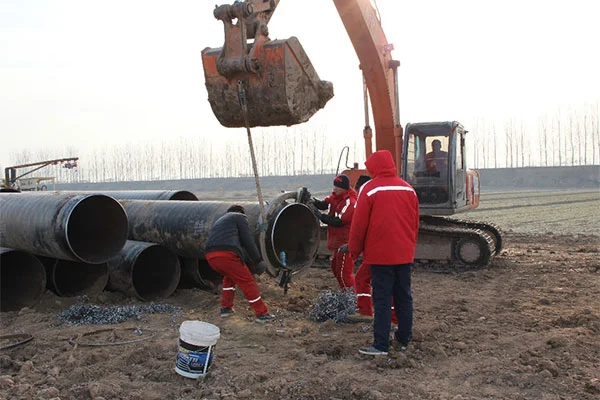

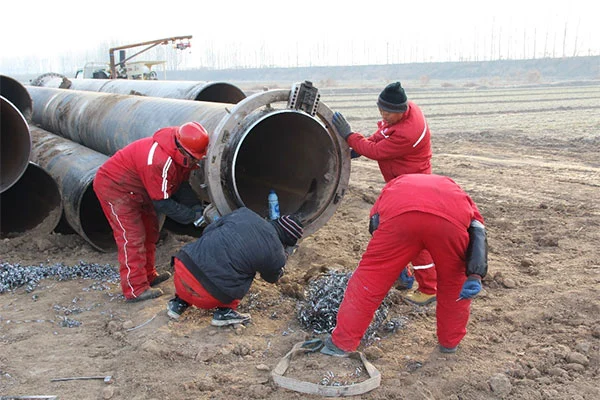

Technischer Fall

FAQ

F: Woraus besteht das Gesamtsystem?

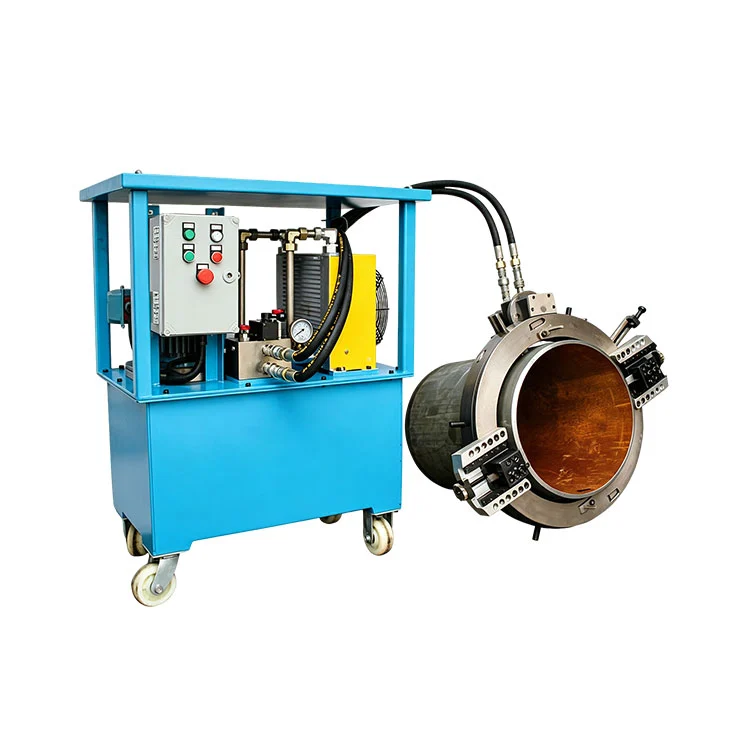

A: Das vollständige System besteht aus der Haupteinheit der hydraulisch angetriebenen externen Klemmschneide-Fase-Maschine mit 7,5 kW, dem Standard-Hydraulikantriebswagen HB-7,5 sowie Hochdruckschläuchen und Schnellkupplungsbaugruppen. Die Hauptmaschine übernimmt das Spannen, Schneiden und Anfasen von Rohren, während der hydraulische Antriebswagen HB-7.5 als eigenständige hydraulische Stromquelle fungiert, um die Haupteinheit mit hydraulischer Energie zu versorgen.

F: Welche Rohrgrößen und Materialien können verarbeitet werden?

A: Es deckt Rohrdurchmesser von abΦ10mm bis 2500mmmit Modellauswahl entsprechend der tatsächlichen Rohrgröße. Kompatibel mit Rohren aus Kohlenstoffstahl, Edelstahl, legiertem Stahl, Kupfer, Aluminium, Titan und bestimmten Kunststoffrohren. Durch den Kaltumformprozess werden die ursprünglichen Materialeigenschaften nicht verändert.

F: Welche Leveltypen sind verfügbar? Wird ein maßgeschneiderter Service angeboten?

A: Es unterstütztU-Fase-, Einfach-V-, Doppel-V- und J-Fase-Profile. Sonderabmessungen und spezielle Fasengeometrien können auf Anfrage individuell gefertigt werden. Es entstehen grat- und verzugsfreie Rohrenden, die direkt verschweißt werden können.

F: Kann der hydraulische Antriebswagen HB-7.5 mit Rohrschneidgeräten anderer Marken verwendet werden?

A: Ja. Der standardmäßige hydraulische Antriebswagen HB-7.5 wurde speziell für hydraulische Rohrschneider entwickelt und ist mit gängigen inländischen und internationalen hydraulischen Rohrschneidermarken kompatibel, darunterWACHS, Hytek und Tritoo (USA).

F: Was sind die typischen Anwendungsszenarien?

A: Als Vor-Ort-Bearbeitungseinheit mit externer Klemme wird sie häufig in Petrochemie-, Kernkraft-, Pharma-, Kessel-, Wasseraufbereitungs-, Schiffbau-, Stromerzeugungs-, Bau- und Notfallreparaturprojekten eingesetzt und kann unter netzunabhängigen Feldbedingungen betrieben werden.

Anpassungsfähigkeit der Betriebsumgebung

Die hydraulisch angetriebene 7,5-kW-Schneidfasenmaschine mit externer Klemme zeichnet sich durch eine hervorragende Anpassungsfähigkeit an die Umgebung aus und kann unter verschiedenen normalen Arbeitsbedingungen stabil arbeiten. Es widersteht bestimmten Temperatur- und Feuchtigkeitsschwankungen sowie geringfügigen Vibrationen und stellt so sicher, dass äußere Faktoren seine Leistung und Lebensdauer unter normalen Betriebsbedingungen nicht beeinträchtigen. Dabei sind Strukturdesign, Materialauswahl und Schutzmaßnahmen mit den Installationsbedingungen vor Ort kompatibel, um einen sicheren und zuverlässigen Langzeitbetrieb zu gewährleisten.

Stromversorgung:380V, 50Hz

Höhe:< 1000m

Umgebungstemperatur:0-45°C (Innenbetrieb)

Relative Luftfeuchtigkeit:Maximale tägliche durchschnittliche relative Luftfeuchtigkeit 90 %

Seismische Intensität:Nicht höher als Grad VII
