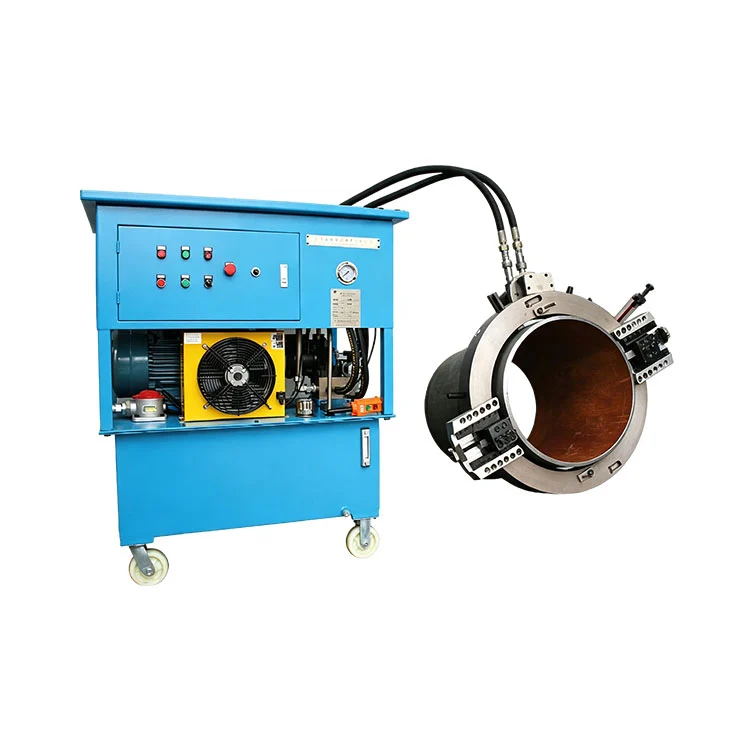

15 kW hydraulisch angetriebene Außenschneide-Anfasmaschine

Die hydraulisch angetriebene 15-kW-Außenschneidfasenmaschine bietet eine Vorschweißbearbeitung für Rohre aus mehreren Industriezweigenmaximale Wandstärke von 120 mm. Ausgestattet mit dem hocheffizienten Hydraulikaggregat HB-15 ist es einfach zu bedienen: Stellen Sie die Geschwindigkeit beim Start ein und fahren Sie ohne zusätzliche Einstellungen. Die starke Leistung, die stufenlose Geschwindigkeitsregelung mit Potentiometer und die integrierte Durchfluss-Druck-Rückmeldung sorgen für eine stabile Systemleistung. Es ermöglicht glatte Schnitte für hochwertige Schweißarbeiten.

Produktmerkmale

1. Hocheffiziente kombinierte Bearbeitung, Umformung in einer Aufspannung

Montage an der Rohraußenwand mit Mehrpunktklemmung. Die hydraulisch angetriebene 15-kW-Abschrägungsmaschine für den Außenbereich erledigt das Schneiden und Anfasen gleichzeitig in einer einzigen Aufspannung. Durch den vollständigen Kaltbearbeitungsprozess bleiben die Eigenschaften des Rohrmaterials unverändert. Durch die automatische Zufuhr entfällt die manuelle Einstellung für hohen Durchsatz und hervorragende Qualität. Mehrere Fasenprofile (U-Form, Einzel-V, Doppel-V, J-Form) sind mit maßgeschneiderten Ausstechern erhältlich.Gratfreie, verzugsfreie Schnitteerfüllen strenge Anforderungen an hochwertige Schweißarbeiten.

2. Große Kompatibilität und flexible Auswahl

Deckt Rohrdurchmesser ab10 mm bis 2500 mmfür eine flexible Modellauswahl. Verarbeitet Rohre aus Kohlenstoffstahl, Edelstahl, legiertem Stahl, Kupfer, Aluminium, Titan und Kunststoff. Geeignet für Rohre, Druckbehälter und Dampferzeuger. Unterstützt nicht standardmäßige Größen und kundenspezifische Fasen für Öl- und Gas-, Kernenergie-, Pharma-, Schiffbau-, Metallurgie- und Notfallreparaturprojekte.

3. Feldorientierter Betrieb für Außenstandorte

Die leichte, geteilte Ringstruktur mit Scharnier ermöglicht eine schnelle Installation an jeder Position entlang der Rohrleitung. Für die einfache Bedienung ist zur Einstellung nur ein Schraubenschlüssel erforderlich. Sicherer Arbeitsmodus:Das Werkzeug dreht sich, während das Rohr statisch bleibt. Mehrere Leistungsoptionen: Mehrspannungsmotoren oder Motorantriebe für netzunabhängige Feldbedingungen. Servomotoren werden über Schnellkupplungen angeschlossen und sind daher einfach per Plug-and-Play einsetzbar.

4. Robuste Konstruktion für stabile und dauerhafte Leistung

Hergestellt aus hochfester Legierung mit hoher Dichte. Kombinierte halsbelastete, einstellbare Lager und verstärkte untere Lagerringe maximieren die Zuverlässigkeit. Der Servoantrieb ist optional, um eine starke, konstante Leistung zu liefern. Konzipiert für die Rohrleitungsbearbeitung vor Ort, um eine stabile Schneidleistung bei anspruchsvollen Zyklen aufrechtzuerhalten.

Technische Spezifikationen

Einführung in den hocheffizienten 15-kW-Power-Trolley

HB-15 „High-Efficiency Hydraulic Power Trolley“ ist ein Hochleistungsaggregat, das speziell für hydraulisch angetriebene 15-kW-Anfasmaschinen für Außenschnitte entwickelt wurde. Es ist mit gängigen inländischen und internationalen Marken von Rohrschneidegeräten kompatibel, darunterWACHS, Hydratight und Tritoo.

Mithilfe einer variablen Hochdruck-Kolbenpumpe und einer lastproportionalen Steuerung passt das System Druck und Durchfluss an die Arbeitsbedingungen an. Die Druckreaktionsverzögerung gegenüber der Last beträgt ca10 ms. Es verbessert die Schlagfestigkeit des Werkzeugs, verlängert die Werkzeuglebensdauer, senkt die Kosten und steigert die Effizienz. Gleichzeitig werden der Stromverbrauch des Systems und die Wärmeerzeugung des Hydrauliksystems gesenkt, wodurch der Leistungsverlust des Systems um etwa 10 % gesenkt wird30 %.

Hauptmerkmale

● Einfache Bedienung:Wählen Sie die Geschwindigkeit nach dem Start für den sofortigen Einsatz aus. Ohne zusätzliche Anpassungen wird eine optimale Schnittleistung erreicht.

● Leistungsstarke Leistung:Stufenlose Geschwindigkeitsregulierung über Potentiometer. Die integrierte Durchfluss- und Druck-Feedback-Steuerung sorgt für einen reibungslosen, stoßfreien Betrieb, liefert gleichmäßige Schnittergebnisse und reduziert den Werkzeugverschleiß.

●Für eine komfortable Feldbedienung stehen mehrere Steuermodi zur Verfügung.

●Die hochpräzise Load-Sensing-Proportionalsteuerung reduziert den Energieverbrauch und die Wärmeerzeugung und eignet sich für raue Arbeitsbedingungen.

●Hochtemperaturbeständige Dichtungsmaterialien ermöglichen einen normalen Systembetrieb bei Temperaturen bis zu75°C.

●Wichtige Komponenten werden importiert, um eine lange Lebensdauer und hohe Systemstabilität zu gewährleisten.

Technische Parameter des 15-kW-Hochleistungsaggregats

Auswahltabelle für den Schnittbereich

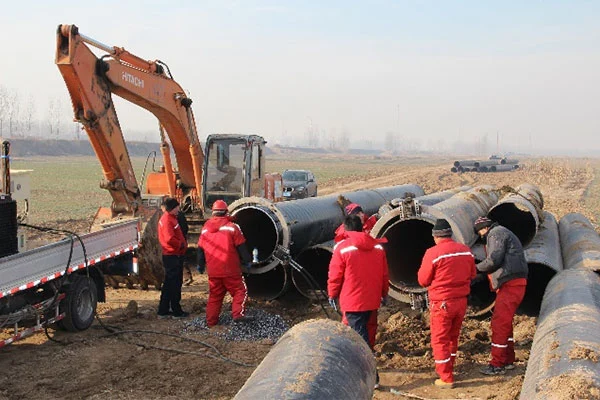

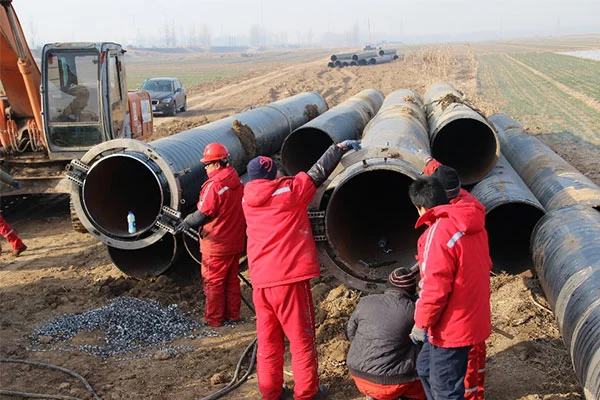

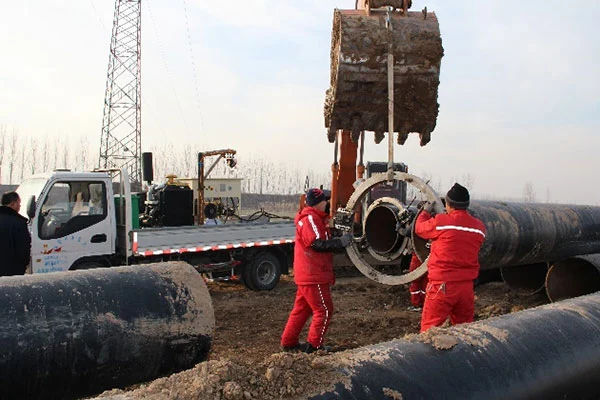

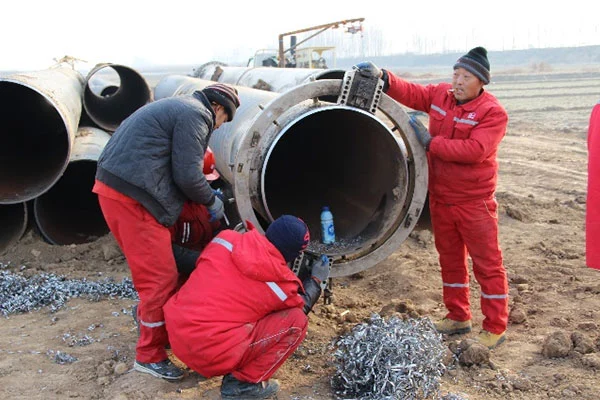

Technischer Fall

FAQ

F: Wie funktioniert die Maschine?

A: Die hydraulisch angetriebene 15-kW-Außenschneide-Anfasmaschine wird zur Kaltbearbeitung an der Rohraußenwand festgeklemmt. Das Rohr bleibt statisch, während sich die Schneidwerkzeuge darum drehen. Schneiden und Anfasen erfolgen in einem Arbeitsgang, ohne dass sich die Materialeigenschaften verändern. Kundenspezifische Schneider produzierenU-, Einfach-V-, Doppel-V- und J-Fase.

F: Welche Rohrgrößen und Materialien kann es verarbeiten?

A: Rohrdurchmesser:10-2500 mm, maximale Wandstärke120 mm. Funktioniert für Kohlenstoffstahl, Edelstahl, legierten Stahl, Kupfer, Aluminium, Titan und Kunststoff. Kundenspezifische, nicht standardmäßige Größen und Abschrägungen sind verfügbar.

F: Kann es auf Baustellen ohne Stromversorgung funktionieren?

A: Ja. Austauschbare Leistungsmodule unterstützen Mehrspannungsmotoren oder Motorantriebe für den netzunabhängigen Feldbetrieb. Der Servomotor verfügt über ein Plug-and-Play-Schnellkupplungsdesign.

F: Ist die Installation schwierig?

A: Das Design mit geteiltem Scharnierring ermöglicht eine schnelle Montage überall in der Rohrleitung. Zum Spannen wird nur ein Schraubenschlüssel benötigt. Stellen Sie die Geschwindigkeit beim Start ein und es sind keine zusätzlichen Anpassungen erforderlich.

F: Zur Haltbarkeit der Ausrüstung?

A: Körper aus hochfester Legierung mit hoher Dichte. Kombinierte einstellbare Lager und verstärkte Laufringe verbessern die Zuverlässigkeit. Der optionale Servoantrieb sorgt für stabile Hochleistungsleistung bei der Feldarbeit.
